螺桿真空泵是利用一對螺桿在泵殼中同步高速反向旋轉實現吸氣和排氣的抽氣設備。其工作原理為電動機通過皮帶或聯軸器帶動主動螺桿轉子（陽轉子）旋轉，再通過同步齒輪帶動被動螺桿轉子（陰轉子）旋轉。陰陽轉子在“∞”形氣缸中相互嚙合形成工作容積，隨轉子轉動，容積周期性變化，實現氣體壓縮，工作循環包括吸氣、壓縮和排氣三個過程。

螺桿真空泵適用于抽除含大量水蒸汽及少量粉塵的氣體場合，在蒸發、干燥、濃縮等工藝流程中能提高生產效率和產品質量，廣泛應用于制藥、化工、半導體等對清潔真空要求高的企業。

01 客戶需求

某化工企業本次新增的螺桿真空泵，用于產品干燥生產工藝改進，為了確保生產工藝過程的順利進行，對變頻器驅動運行穩定性及控制性能要求高，需滿足以下要求：

1、根據現場工況需求自動調節壓力，維持恒定的真空度

2、穩定的真空度控制，減少真空度波動，提高工藝穩定性和產品質量

3、提高系統響應速度，快速響應負載變化，縮短真空建立時間或更快的恢復設定的真空度

4、高效節能

02 英威騰方案

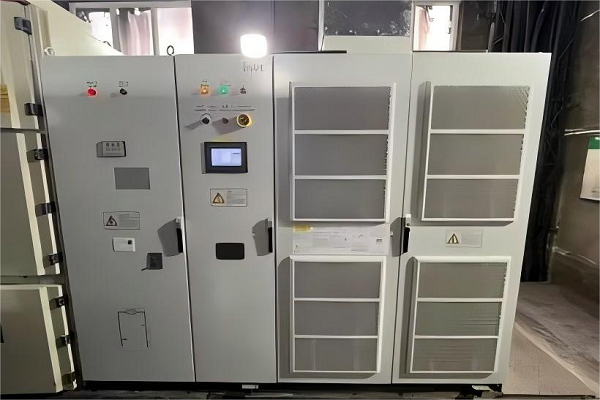

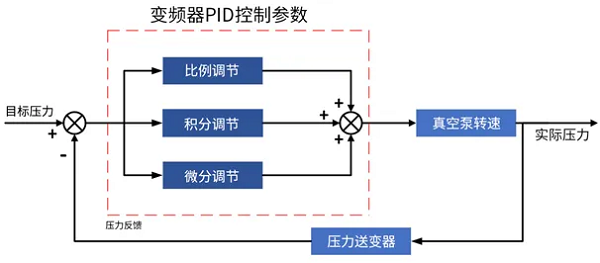

根據客戶需求，采用英威騰GD5000系列高壓變頻器PID恒壓控制方案，通過變頻器PID控制策略調節真空泵運行速度，維持系統壓力穩定。PID控制是一種廣泛應用于工業自動化的反饋控制機制，能根據系統偏差自動調整控制量，以達到預期控制目標壓力。

方案優勢

- 控制精度高、響應快：GD5000控制系統采用DSP + FPGA + ARM多核控制系統，使用無速度傳感器矢量控制方式，控制精度高，動態響應快，低頻輸出轉矩大。

- 低頻性能優異：優良的低頻補償性能，通過先進算法滿足重載啟動需求。

- 抗電壓干擾能力強：具備LVRT低電壓穿越技術和AVR（電壓自動調節）功能，適應嚴苛電網環境。

- 精確控制：PID控制能根據實際反饋與設定值的誤差精確調整變頻器輸出，實現對電機轉速的精準控制。

- 快速響應：通過比例、積分、微分的協調作用，提高系統響應速度，及時適應負載變化。

- 適應性強：PID控制適用于各種系統和負載，通過調整參數可滿足不同控制要求。

- 易于實現：PID控制算法簡單，易在變頻器中實現，且可通過軟件進行參數調整和優化。

03 客戶收益

1、節能顯著

實現真空泵軟啟動和軟停止，減少啟動電流沖擊，延長設備壽命。根據實際需求動態調整運行速度，相比傳統恒速運行模式，平均節能率達30%以上。

2、控制穩定

PID控制提高系統響應速度和穩定性，減少波動和振蕩，確保系統在各種工況下穩定運行。

3、壓力控制精度高

高精度壓力傳感器與GD5000系列高壓變頻器PID控制結合，壓力波動范圍控制在±0.5%以?xún)?，保障生產過程穩定性。

4、操作維護簡便

系統操作界面友好，操作人員可通過觸摸屏輕松設定參數和監控運行狀態。變頻器具備故障自診斷功能，降低維護難度和工作量。

5、遠程監控管理

通過上位機監控系統，操作人員可實時查看系統運行狀態和參數，并進行遠程控制，提高管理效率和應急處理能力。

在化工行業智能化、綠色化加速演進的大趨勢下，精準控制與高效節能成為企業核心訴求。GD5000系列高壓變頻器憑借其PID智能控制技術，精準駕馭電機轉速波動，顯著提升生產系統穩定性，助力化工企業實現能耗降低與產能躍升的雙重突破。

英威騰深度融合行業特性，以定制化解決方案匹配不同工藝需求，通過精細化設計調試充分釋放PID控制潛能，為化工企業數字化轉型注入強勁動能。
