XD3KTL |
XD3.6KTL |
XD5KTL |
XD6KTL |
||
PV輸入 |
最大PV可用輸入功率 |
4.5kW |
6kW |
7.5kW |
9kW |
最大輸入電壓 |
600V |
||||
啟動電壓 |
100V |
||||
MPPT電壓范圍 |
100V ~ 550V |
||||
每路MPPT最大輸入電流 |
16A |
||||
每路MPPT最大短路電流 |
20A |
||||
MPPT數量/每路MPPT組串數 |
2 / 1 |
||||
電池輸入 |
電池類型 |
磷酸鐵鋰電池、鉛酸電池 |
|||
電池電壓范圍 |
40V ~ 60V |
||||
最大充電/放電功率 |
3kW |
||||
最大充電/放電電流 |
100A |
||||
電池端口數量/BMS端口數量 |
1/1 |
||||
通訊方式 |
CAN |
||||
交流輸入/輸出（電網） |
額定輸出功率 |
3kW |
4kW |
5kW |
6kW |
最大輸出有功功率 |
3.3kW |
4.4kW |
5.5kW |
6.6kW |
|
最大輸出視在功率 |
3.3kVA |
4.4kVA |
5.5kVA |
6.6kVA |
|
額定輸出電流 |
13.6A |
18.2A |
22.7A |
27.3A |
|
最大輸出電流 |
15A |
20A |
25A |
30A |
|
最大輸入電流 |
17A |
22.7A |
28.4A |
32.6A |
|
額定電網電壓 |
220V / 230V |
||||
工作電壓范圍 |
100V ~ 550V |
||||
電網制式 |
L/N/PE |
||||
額定電網頻率/額定電網頻率范圍 |
50Hz / 45~55Hz；60Hz/55~65Hz |
||||
功率因素 |
0.8超前~0.8滯后 |
||||
總電流諧波畸變率THDi |
＜ 3%（額定功率，阻性負載） |
||||
交流輸出（關鍵負載） |
額定輸出功率 |
3kW |
4kW |
5kW |
6kW |
最大輸出視在功率 |
3.3kVA |
4.4kVA |
5kVA |
6kVA |
|
額定輸出電壓，頻率 |
220V/230V，50Hz/60Hz |
||||
并離網切換時間 |
< 10ms |
||||
總電壓諧波畸變率THDv |
＜ 3%（額定功率，阻性負載） |
||||
峰值輸出功率，時間 |
4.5kW,10s |
6kW, 10s |
7.5kW, 10s |
7.5kW, 10s |
|
效率 |
最大效率 |
97.5% |
|||
歐洲效率 |
97.2% |
||||
PV最大充電效率 |
95.0% |
||||
電池放電效率 |
95.0% |
||||
保護 |
交流短路保護 |
具備 |
|||
AFCI |
選配 |
||||
集成直流開關 |
具備 |
||||
漏電流保護 |
具備 |
||||
絕緣阻抗檢測 |
具備 |
||||
組串電流檢測 |
具備 |
||||
浪涌保護 |
TYPE Ⅱ（DC）/ TYPE II（AC） |
||||
基本參數 |
尺寸（寬 x 高 x 深） |
490 x 395 x 200mm |
|||
重量 |
約20kg |
||||
拓撲 |
高頻隔離（對電池） |
||||
自耗電 |
＜ 10W |
||||
工作環境溫度/濕度 |
-30～60℃ / 0~100%（無凝露） |
||||
防護等級 |
IP66 |
||||
噪音（典型工況） |
≤ 35dB(A) |
||||
顯示 |
LCD |
||||
通訊方式 |
RS485 / CAN / WLAN / 4G / 藍牙 |
||||
冷卻方式 |
自然冷卻 |
||||
最高工作海拔 |
4000m |
||||
光伏直流端子 |
PV-JK00M1 |
||||
儲能直流端子 |
OT端子(25-35mm2) |
||||
并網標準1 |
IEC61727 |
||||
安規/EMC標準1 |
IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116,G98/G99,VDE 4105, C10/C11, NRS 097-2-1, CEI 0-21, UNE217001, UNE217002, RD647, NTS, BIS |
||||
熱門搜索：

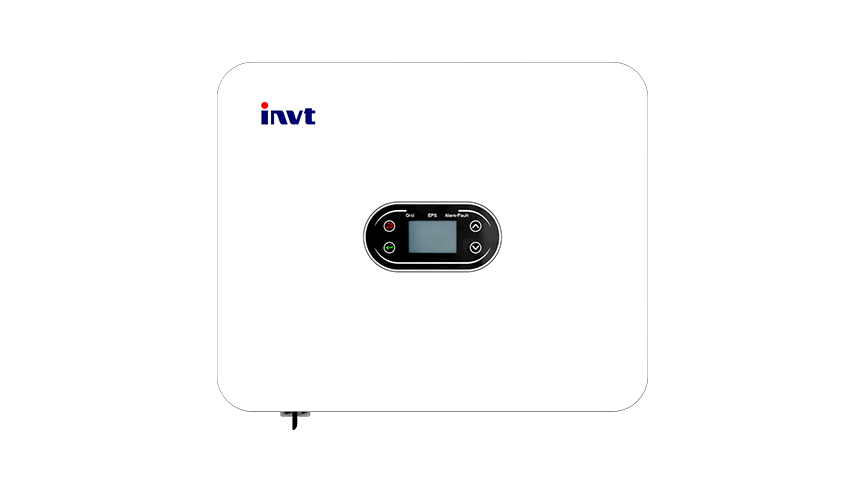

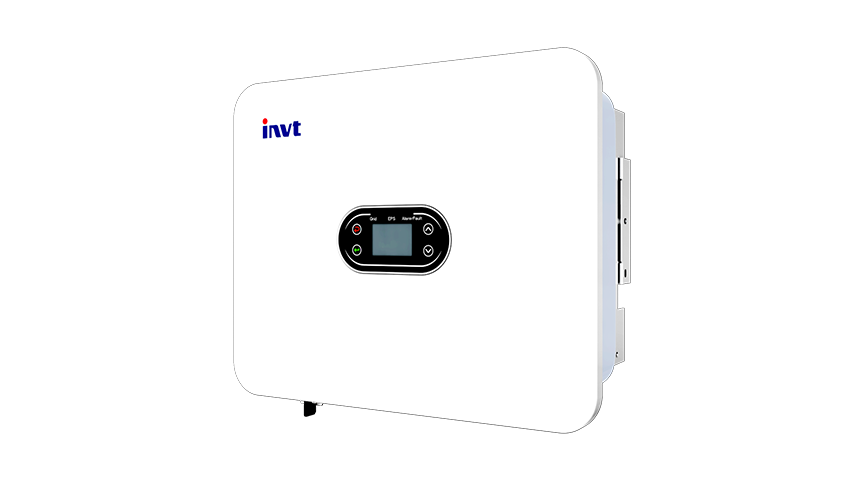

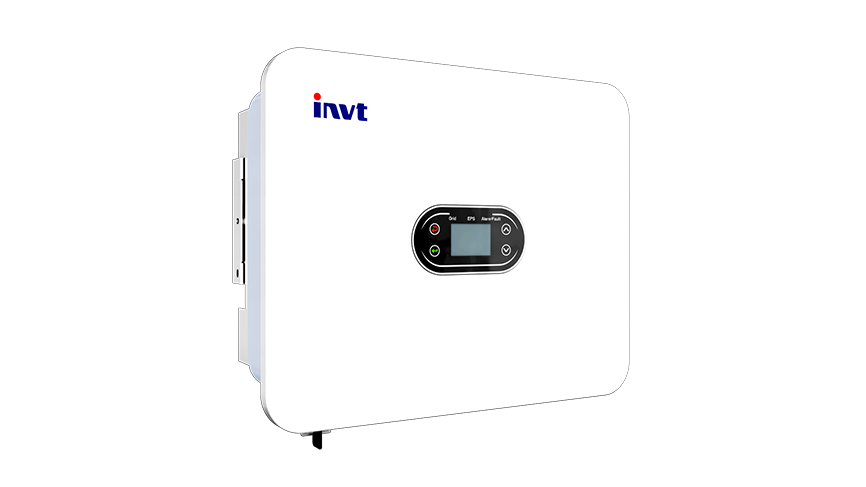

XD3-6KTL
單相低壓光儲逆變器
英威騰XD3-6KTL單相低壓光儲逆變器組串電流達16A，完美兼容大功率組件。支持離網更大帶載能力，適配主流電池品牌，UPS級別切換等級，保障關鍵設備穩定運行，適用于各種家庭儲能應用環境，為您帶來極致性?xún)r(jià)比的家庭能源自由。
·3~6kW
·單相低壓
·雙路MPPT
視頻
圖片概述
產品特點
規格參數
資料下載
相關方案
客戶案例
相關視頻
更多支持
產品特點
高效增收
雙路 MPPT，適配大電流光伏組件支持 1.5 倍直流超配，降低度電成本最高 97.5% 轉換效率，提升發電量01
安全防護
IP66 防護，可直接戶外安裝
DC/AC 二級防雷，抵御雷擊
AFCI 直流拉弧保護，防范電氣火災02
穩定耐用
1.5 倍離網峰值功率，可啟動大功率負載-30℃~+60℃寬溫，適應復雜環境WiFi/4G / 藍牙等多通訊，遠程監控03
靈活適配
支持多機并聯，容量靈活擴展
智能零感切換，保障負載持續供電
兼容鋰電 / 鉛酸主流儲能電池04
