XD5KTR |
XD6KTR |
XD8KTR |
XD10KTR |
XD12KTR |
|||
|
? ? ? ? ? PV 輸入 |
最大PV可用輸入功率 |
8kW |
9.6kW |
12.8kW |
16kW |
19.2kW |
|
最大輸入電壓 |
1100V |
||||||
啟動電壓 |
150V |
||||||
MPPT電壓范圍 |
150V ~ 1000V |
||||||
每路MPPT最大輸入電流 |
20A |
||||||
每路MPPT最大短路電流 |
40A |
||||||
MPPT數量/每路MPPT組串數 |
2 / 1+1 |
||||||
|
電池 輸入 |
電池類型 |
磷酸鐵鋰電池、鉛酸電池 |
|||||
電池電壓范圍 |
120V ~ 600V |
||||||
最大充電/放電功率 |
5kW |
6kW |
8kW |
10kW |
12kW |
||
最大充電/放電電流 |
50A |
||||||
電池端口數量/BMS端口數量 |
1/1 |
||||||
通訊方式 |
RS485/CAN |
||||||
|
交流 輸入/輸出（電網） |
額定輸出功率 |
5kW |
6kW |
8kW |
10kW |
12kW |
|
最大輸出有功功率 |
5.5kW |
6.6kW |
8.8kW |
11kW |
13.2kW |
||
最大輸出視在功率 |
5.5kVA |
6.6kVA |
8.8kVA |
11kVA |
13.2kVA |
||
額定輸出電流 |
7.2A |
8.7A |
11.6A |
14.5A |
17.4A |
||
最大輸出電流 |
7.92A |
9.57A |
12.76A |
15.95A |
19.14A |
||
最大輸入電流 |
11.4A |
13.6A |
18.2A |
22.7A |
27.3A |
||
額定電網電壓 |
220V / 380V, 230V / 400V |
||||||
工作電壓范圍 |
154V ~ 277V |
||||||
電網制式 |
3L/N/PE |
||||||
額定電網頻率/額定電網頻率范圍 |
50Hz / 45~55Hz；60Hz/55~65Hz |
||||||
功率因素 |
0.8超前~0.8滯后 |
||||||
總電流諧波畸變率THDi |
＜ 3%（額定功率，阻性負載） |
||||||
|
交流 輸出 （關鍵負載） |
額定輸出功率 |
5kW |
6kW |
8kW |
10kW |
12kW |
|
最大輸出視在功率 |
5.5kVA |
6.6kVA |
8.8kVA |
11kVA |
13.2kVA |
||
額定輸出電壓，頻率 |
220V / 380V, 230V / 400V, 50Hz/60Hz |
||||||
并離網切換時間 |
<10ms |
||||||
總電壓諧波畸變率THDv |
＜ 3%（額定功率，阻性負載） |
||||||
峰值輸出功率，時間 |
7.5kW,10s |
9kW,10s |
12kW,10s |
15kW,10s |
18kW,10s |
||
|
交流 輸入（發電機） |
最大輸入功率 |
7.5kW |
9kW |
12kW |
15kW |
18kW |
|
額定輸入電流 |
7.2A |
8.7A |
11.6A |
14.5A |
17.4A |
||
額定輸入電壓，頻率 |
220V / 380V, 230V / 400V，50Hz/60Hz |
||||||
效率 |
最大效率 |
98.2% |
98.4% |
||||
歐洲效率 |
97.6% |
97.8% |
|||||
PV最大充電效率 |
97.6% |
97.8% |
|||||
電池放電效率 |
97.6% |
97.8% |
|||||
|
? ? ? 保護 |
交流短路保護 |
具備 |
|||||
AFCI |
選配 |
||||||
集成直流開關 |
具備 |
||||||
漏電流保護 |
具備 |
||||||
絕緣阻抗檢測 |
具備 |
||||||
組串電流檢測 |
具備 |
||||||
浪涌保護 |
TYPE Ⅱ（DC）/TYPE Ⅱ（AC） |
||||||
基本參數 |
尺寸（寬 x 高 x 深） |
534 x 440 x 245 mm |
|||||
重量 |
約31kg |
||||||
拓撲 |
無隔離變壓 |
||||||
自耗電 |
＜ 15W |
||||||
工作環境溫度/濕度 |
-30～60℃ / 0~100%（無凝露） |
||||||
防護等級 |
IP66 |
||||||
噪音（典型工況） |
≤55dB（A） |
||||||
顯示 |
LCD |
||||||
通訊方式 |
RS485 / CAN / WLAN / 4G / 藍牙 |
||||||
冷卻方式 |
自然冷卻 |
||||||
最高工作海拔 |
4000m |
||||||
光伏直流端子 |
PV-JK00M1-M2A/PV-JK00M1-F2A(晶科) |
||||||
儲能直流端子 |
PA036C0100RB/PA036C010BKA(聚優) |
||||||
交流端子 |
PVAC-05SPSA40-03BU/PVAC-05SPSA40-03BK(康奈特) |
||||||
并網標準1 |
98/G99, VDE-AR-N 4105/VDE V 0214, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21.C10/11.NRS 097-2-1, IEC 61727, IEC 60068, IEC 61683, EN 50530 |
||||||
安規/EMC標準1 |
IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116,VDE 4105, CEI 0-21, UNE217001, UNE217002，RD647, NTS |
||||||
熱門搜索：

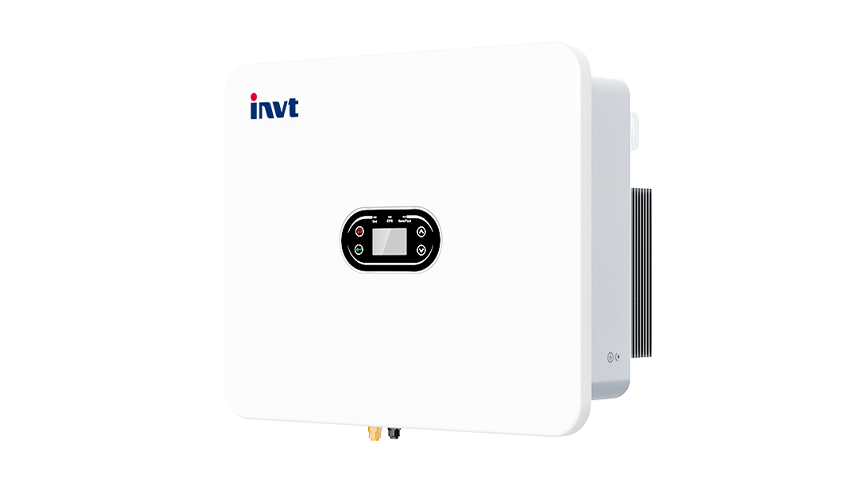

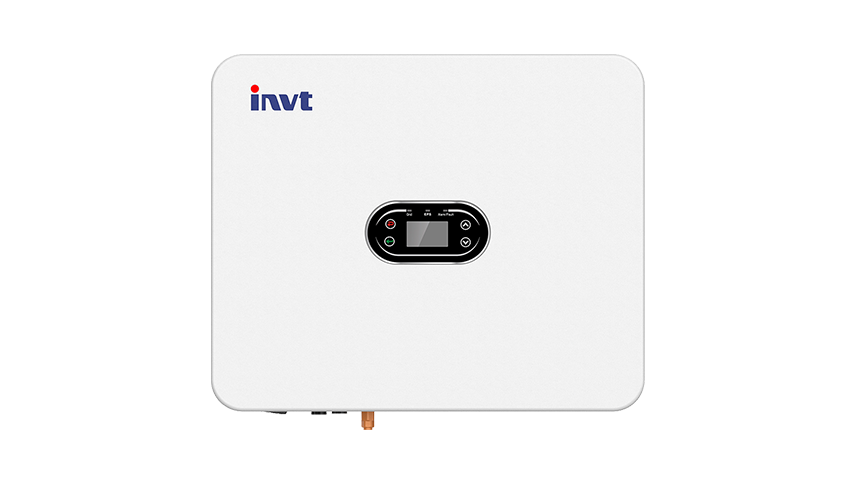

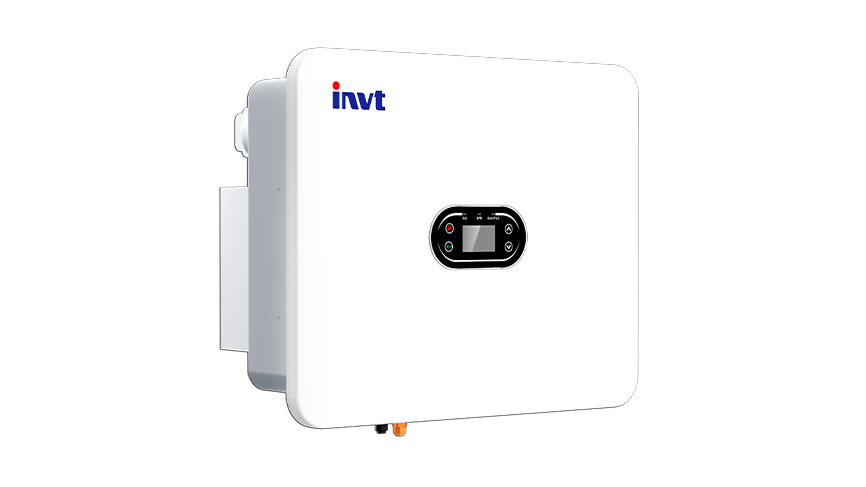

XD5-12KTR
三相高壓光儲逆變器
XD5-12KTR 三相光儲逆變器專為別墅、通信基站及中小型工商業場景打造。采用雙路MPPT設計，全面兼容700W+大功率光伏組件，實現更高發電效率與更強輸出能力；內置智能充放電策略，支持實時在線運維與遠程管理，真正做到“一鍵無憂”，讓您輕松享受穩定、高效、自主的綠色電力。
·5~12kW
·三相高壓
·雙路MPPT
圖片概述
產品特點
規格參數
資料下載
相關方案
客戶案例
相關視頻
更多支持
產品特點
高效增收
直流側1.6倍超配，MPPT電流20A，適配大功率組件
電池最大充放電電流50A，適配主流電池品牌
離網最大輸出功率1.1倍，峰值功率2倍，業內領先水平01
安全防護
IP66 高防護等級，可戶外安裝使用
搭載智能 I-V 曲線掃描，支持設備診
具備 DC/AC 二級防雷、電池反接保護功能02
穩定可靠
EPS切換時間<10ms，UPS級別切換等級，保障關鍵設備穩定運行
支持 100% 三相不平衡輸出，適配多樣負載
可選配直流拉弧檢測 AFCI 功能03
靈活適配
內置多種工作模式可按需切換，適配并網、離網、自發自用
支持削峰填谷策略，電價低谷時段儲存電能，高峰時段釋放供電
有效減少電網高峰電費支出，降低用戶用電成本04
