| 功能描述 | 規格指標 | ||
| 技術控制性能 | 輸入電壓 (V) | AC 3PH 380V（-15%）~440V（+10%）額定電壓：380V | |
| 輸出頻率 (Hz) | 0~150Hz | ||
| 載波頻率 (Hz) | 1.0~15kHz | ||
| 控制方式 ? | 空間電壓矢量控制模式，無PG矢量控制模式，有PG矢量控制模式 | ||
| 電機類型 | 異步電機、永磁同步電機 | ||
| 調速比 | 1：200（無PG矢量控制） ? 1：1000（有PG矢量控制） | ||
| 速度控制精度 | ±0.2%（無PG矢量控制） ±0.02%（有PG矢量控制） | ||
| 速度波動 | ±0.3%（無PG矢量控制） ±0.02%（有PG矢量控制） | ||
| 轉矩響應 | ＜20ms（無PG矢量控制） ＜10ms（有PG矢量控制） | ||
| 轉矩控制精度 | ±10%（無PG矢量控制） ±5%（有PG矢量控制） | ||
| 起動轉矩 | 0.25Hz/150%（異步電機無PG矢量控制） 2.5Hz/150%（同步電機無PG矢量控制） 0Hz/200%（有PG矢量控制） | ||
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | ||
| 制動能力 | 100%制動功率長期運行，120%制動功率1分鐘 | ||
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、Modbus通訊設定、Profinet通訊設定、EtherCAT通訊設定等實現設定的組合和設定通道的切換 | |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 ? | ||
| 專用功能 | 雙閉環、防搖、抱閘控制、零伺服、主從控制、負載位置、應用宏、超載保護、轉矩驗證、電機溫度保護、制動保護等專用功能 ? | ||
| 保護功能 | 軟限位、位置偏離、對地短路、相間短路、過流、過壓、欠壓、過溫、輸入缺相、過載、過熱、輸出缺相、通訊故障、失速、編碼器故障等30多種保護功能 | ||
| 外圍接口 | |||
| 模擬輸入 | 2路，AI1：0~10V/0~20mA， AI2：-10~10V 分辨率：不大于20mV | ||
| 模擬輸出 | 1路，AO1：0~10V ? /0~20mA | ||
| 數字輸入 | 4路普通輸入，最大頻率1kHz，直流內部阻抗：10kΩ，交流內部阻抗：40kΩ 2路高速輸入，最大頻率50kHz，支持正交編碼器輸入，具有測速功能 | ||
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz 1路Y端子開路集電極輸出 | ||
| 繼電器輸出 | 兩路可編程繼電器輸出 ? RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 觸點容量：3A/AC250V，1A/DC30V | ||
| 擴展接口 | 三個擴展接口：SLOT1、SLOT2、SLOT3 可擴展PG卡、通訊卡、I/O卡 注：5.5kW(含)以下功率只具備2個擴展接口SLOT1、SLOT2，7.5kW（含）以上功率具備3個擴展接口。 | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 | |
| 制動單元 | 標配內置 | ||
| 運行環境溫度 | -10~50℃，40℃以上降額使用 ? | ||
| 防護等級 | IP20 | ||
| 污染等級 | 2級 | ||
| 冷卻方式 | 強制風冷 | ||
熱門搜索：

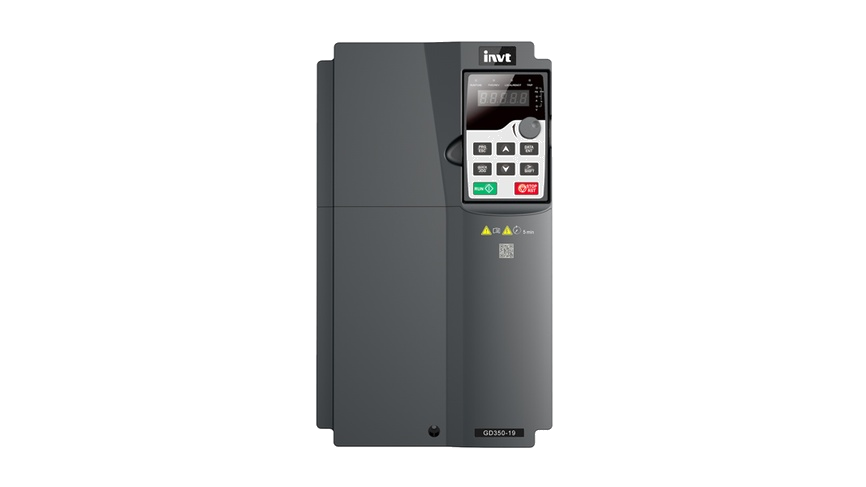

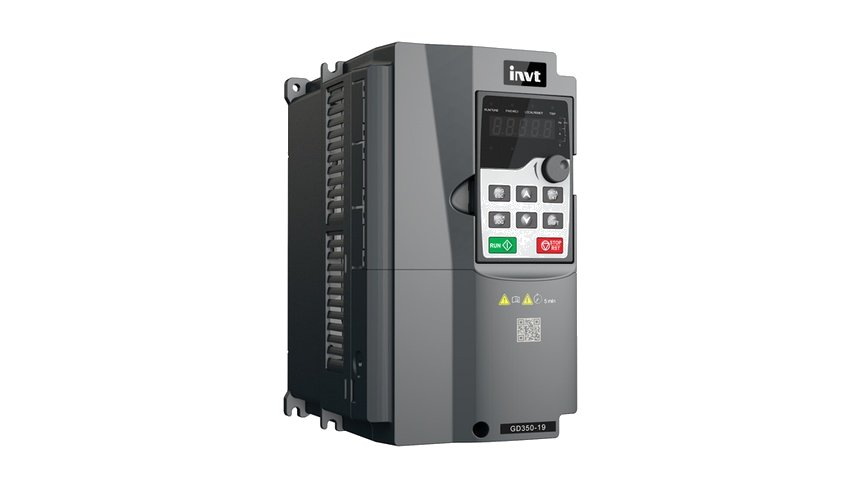

GD350-19-WL系列
物流專用變頻器
GD350-19-WL是英威騰基于堆垛機工藝、結合先進控制理論推出的一款高性能單傳動變頻器，集成定位防搖、位置控制、抱閘控制等專用功能。主要運用在物流倉儲堆垛機、提升機等。
·1.5~132kW
·380V
·滿足CE等認證
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
支持主流SSI激光測距儀和電機編碼器，雙閉環方案定位精度≤±1mm，保證精準出入庫。
01
無延時防搖專有功能，保證行走機構快速穩定運行無晃動。
02
可適配Profinet、EtherCAT等國際主流總線，滿足多種總線需求。
03
配置STO功能，防止設備意外啟動，可靠安全。
04
重載設計，經過高低溫、抗鹽霧等多種嚴苛環境驗證，可靠性高。
05
內置制動單元，可直接外接制動電阻。
06
