XG17KTR-PRO |
XG20KTR-PRO |
XG23KTR-PRO |
XG25KTR-PRO |
XG30KTR-PRO |
XG33KTR-PRO |
||
PV輸入 |
最大輸入電壓 |
1100V |
|||||
啟動電壓 |
250V |
||||||
MPPT電壓范圍 |
140V ~ 1000V |
||||||
每路MPPT最大輸入電流 |
40A |
40A + 20A + 40A |
|||||
每路MPPT最大短路電流 |
50A |
50A + 25A + 50A |
|||||
MPPT數量/每路MPPT組串數 |
2 / 2 |
3 / 2+1+2 |
|||||
交流輸出（電網） |
額定輸出功率 |
17kW |
20kW |
23kW |
25kW |
30kW |
33kW |
最大有功功率 |
18.7kW |
22kW |
25.3kW |
27.5kW |
33kW |
36.3kW |
|
最大視在功率 |
18.7kVA |
22kVA |
25.3kVA |
27.5kVA |
33kVA |
36.3kVA |
|
額定輸出電流 |
24.5A |
28.9A |
33.2A |
36.1A |
43.3A |
47.6A |
|
最大輸出電流 |
28A |
33A |
37A |
42A |
50A |
55A |
|
額定電網電壓 |
220V/380V, 230V / 400V |
||||||
電網制式 |
3L/ N / PE |
||||||
額定電網頻率/額定電網頻率范圍 |
50Hz / 45~55Hz；60Hz/55~65Hz |
||||||
功率因數 |
0.8 超前 ~0.8 滯后 |
||||||
總電流諧波畸變率 |
< 3% (額定功率,阻性負載) |
||||||
效率 |
最大效率 |
98.7% |
|||||
歐洲效率 |
99.3% |
||||||
MPPT效率 |
99.9% |
||||||
保護 |
交流短路保護 |
具備 |
|||||
直流電弧故障保護 |
選配 |
||||||
集成直流開關 |
具備 |
||||||
漏電流保護 |
具備 |
||||||
絕緣阻抗檢測 |
具備 |
||||||
組串電流檢測 |
具備 |
||||||
浪涌保護 |
TYPE III（DC）/TYPE III（AC） |
||||||
基本參數 |
尺寸（寬 x 高 x 深） |
481 x 395 x 215 mm |
|||||
重量 |
約24kg |
||||||
拓撲 |
無變壓器 |
||||||
夜間自耗電 |
< 10W |
||||||
工作環境溫度/濕度 |
-25 ~ 60℃ / 0~100%（無凝露） |
||||||
防護等級 |
IP66 |
||||||
噪音（典型工況） |
< 50dB（A） |
||||||
顯示 |
LCD |
||||||
通訊方式 |
RS485 / WLAN / 4G |
||||||
冷卻方式 |
智能風冷 |
||||||
最高工作海拔 |
4000m |
||||||
并網標準1 |
IEC 61727:2004, IEC 62116:2014, PROTARIA N° 140, DE 21 DE MARCO DE 2022, PROTARIA N° 515, DE 10 DE NOVEMBO DE 2023 |
||||||
安規/EMC標準1 |
EN 62109-1:2010, EN 62109-2:2011, IEC 62109-1:2010, IEC 62109-2:2011, IEC 63027:2023, EN IEC 61000-6-1:2019, EN IEC 61000-6-3:2021, EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019, EN IEC 61000-3-12:2011, EN 62920:2017+A1+A11 |
||||||
熱門搜索：

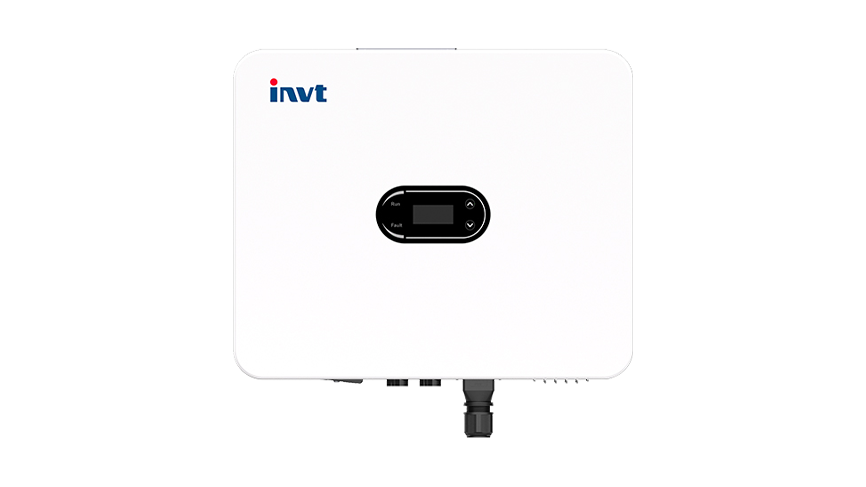

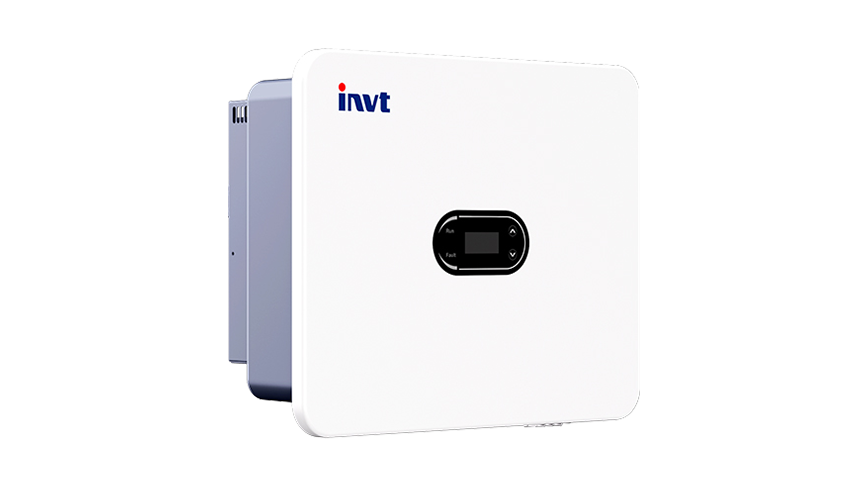

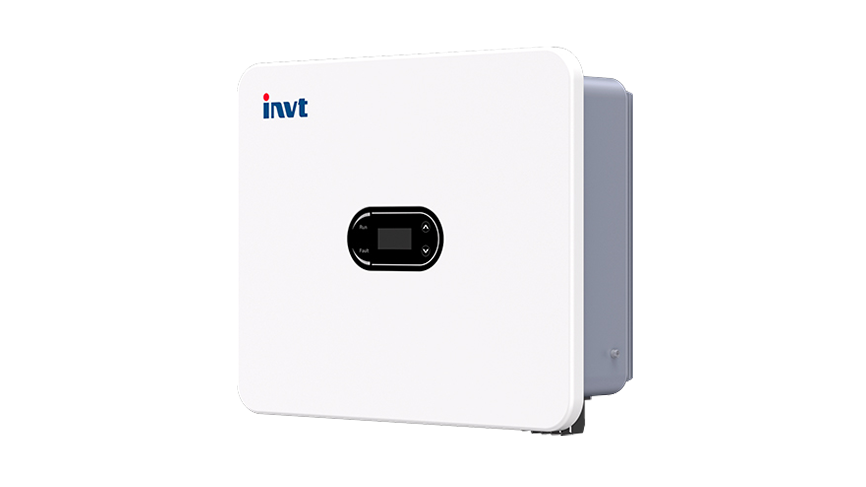

XG17-33KTR-PRO
三相并網逆變器
XG17-33KTR-PRO 三相并網逆變器采用雙DSP智能控制系統，具備低啟動電壓與寬MPPT電壓范圍，實現“早啟晚?！?，顯著延長每日發電時間。專為戶用及中小型工商業光伏電站設計，兼顧高效發電與穩定運行。
·17~33kW
·雙路MPPT
·MPPT電流40A
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
高效增收
雙路MPPT設計，最大效率高達98.7%1.5倍高系數直流超配，兼容大電流組件低電壓?jiǎn)?dòng)，寬MPPT電壓范圍01
安全可靠
IP66高防護，適應戶外復雜工況交直流二級防雷，主動消除雷擊隱患可選 AFCI 直流拉弧檢測，電弧出現時快速關斷，消除火災隱患02
智能運維
智能IV診斷，可精確定位組串故障，主動發現問題
支持故障錄波,實時觀測并記錄逆變器交流側電壓、電流波形標配 RS485/USB，可選 WiFi/4G / 網口，手機電腦遠程監控設備狀態03
多場景適配
采用雙 DSP 智能控制系統，整機控制響應更快，運行更平穩面向戶用與中小型工商業光伏場景，應用覆蓋面廣兼顧高發電效率與全套保護機制，保障電站長期穩定發電04
