XD7KTL |
XD8KTL |
XD10KTL |
||
PV輸入 |
最大PV可用輸入功率 |
11.2kW |
12.8kW |
16kW |
最大輸入電壓 |
600V |
|||
啟動電壓 |
100V |
|||
MPPT電壓范圍 |
100V ~ 550V |
|||
每路MPPT最大輸入電流 |
20A+40A |
|||
每路MPPT最大短路電流 |
30A+60A |
|||
MPPT數量/每路MPPT組串數 |
2 / 1+2 |
|||
電池輸入 |
電池類型 |
磷酸鐵鋰電池、鉛酸電池 |
||
電池電壓范圍 |
40V ~ 60V |
|||
最大充電/放電功率 |
7kW |
8kW |
10kW |
|
最大充電/放電電流 |
175A |
190A |
220A |
|
電池端口數量/BMS端口數量 |
1/1 |
|||
通訊方式 |
CAN |
|||
|
交流 輸入/輸出 （電網） |
額定輸出功率 |
7kW |
8kW |
10kW |
最大輸出有功功率 |
7.7kW |
8.8kW |
11kW |
|
最大輸出視在功率 |
7.7kVA |
8.8kVA |
11kVA |
|
額定輸出電流 |
31.8A |
36.4A |
45.5A |
|
最大輸出電流 |
35A |
40A |
50A |
|
最大輸入電流 |
50.9A |
58.2A |
72.7A |
|
額定電網電壓 |
220V / 230V |
|||
工作電壓范圍 |
187V ~ 253V |
|||
電網制式 |
L/N/PE |
|||
額定電網頻率/額定電網頻率范圍 |
50Hz / 45~55Hz；60Hz/55~65Hz |
|||
功率因素 |
0.8超前~0.8滯后 |
|||
總電流諧波畸變率THDi |
＜ 3%（額定功率，阻性負載） |
|||
|
交流 輸入 （發電機） |
額定輸出功率 |
7kW |
8kW |
10kW |
最大輸出視在功率 |
7.7kVA |
8.8kVA |
11kVA |
|
額定輸出電壓，頻率 |
220V/230V，50Hz/60Hz |
|||
并離網切換時間 |
< 10ms |
|||
總電壓諧波畸變率THDv |
＜ 3%（額定功率，阻性負載） |
|||
峰值輸出功率，時間 |
14kW, 10s |
16kW,10s |
20kW,10s |
|
|
交流 輸入 （發電機） |
最大輸入功率 |
7kW |
8kW |
10kW |
額定輸入電流 |
31.8A/30.4A |
36.4A/34.8A |
45.5A/43.5A |
|
額定輸入電壓，頻率 |
220V / 230V，50Hz/60Hz |
|||
效率 |
最大效率 |
98.0% |
||
歐洲效率 |
97.5% |
|||
PV最大充電效率 |
97.0% |
|||
電池放電效率 |
95.0% |
|||
保護 |
交流短路保護 |
具備 |
||
AFCI |
選配 |
|||
集成直流開關 |
具備 |
|||
漏電流保護 |
具備 |
|||
絕緣阻抗檢測 |
具備 |
|||
組串電流檢測 |
具備 |
|||
浪涌保護 |
TYPE Ⅱ（DC）/TYPE Ⅱ（AC） |
|||
|
? ? ? ? 基本參數 |
尺寸（寬 x 高 x 深） |
440 x 534 x 245 mm |
||
重量 |
約32kg |
|||
拓撲 |
高頻隔離（對電池） |
|||
自耗電 |
＜ 10W |
|||
工作環境溫度/濕度 |
-30～60℃ / 0~100%（無凝露） |
|||
防護等級 |
IP66 |
|||
噪音（典型工況） |
≤40dB（A） |
|||
顯示 |
LCD |
|||
通訊方式 |
RS485 / CAN / WLAN / 4G / 藍牙 |
|||
冷卻方式 |
智能風冷 |
|||
最高工作海拔 |
4000m |
|||
光伏直流端子 |
PV-JK00M1 |
|||
儲能直流端子 |
OT端子(35-50mm2) |
|||
交流端子 |
直型鎖 |
|||
并網標準1 |
IEC61727 |
|||
安規/EMC標準1 |
IEC/EN 62109-1/2, IEC/EN 61000-1/3, EN50549, IEC 61727/62116 |
|||
熱門搜索：

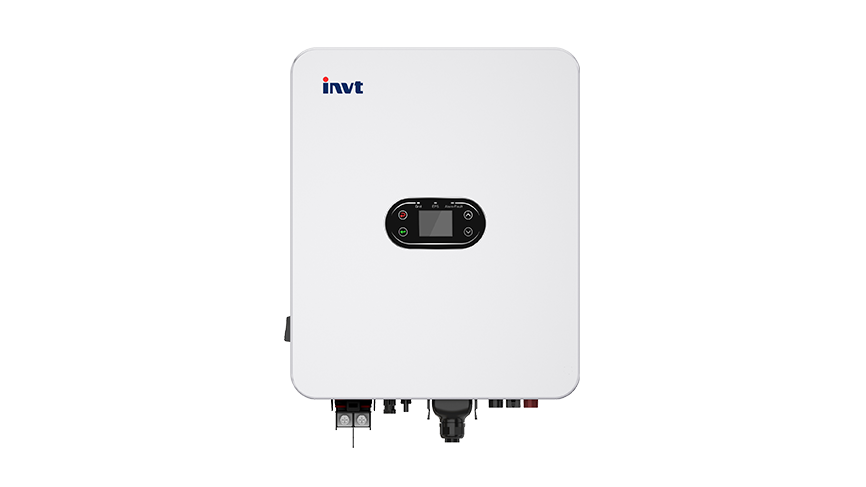

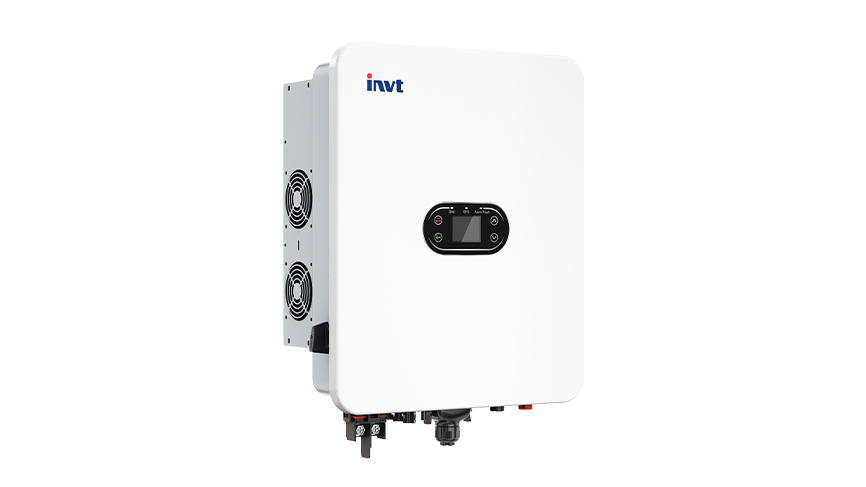

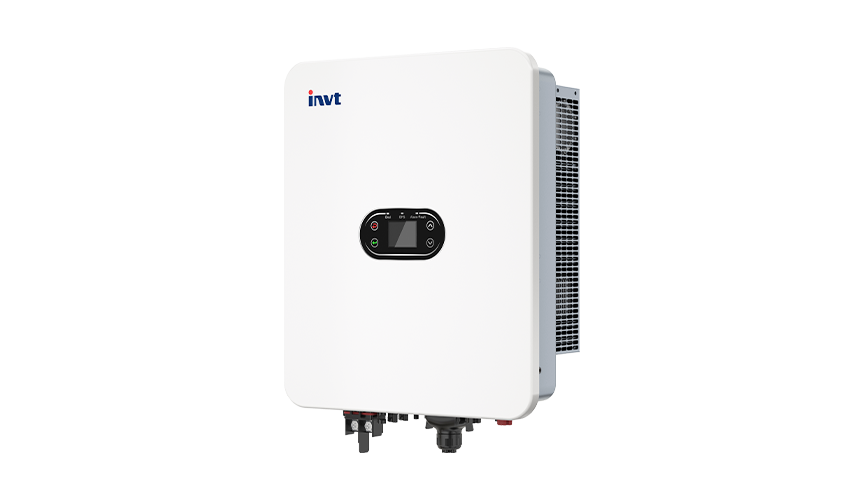

XD7-10KTL
單相低壓光儲逆變器
英威騰 XD7-10KTL 單相低壓光儲逆變器，充分挖掘屋頂的發電潛力，把陽光轉化為更多家庭可用電能，有效降低日常用電開支。整機防護扎實，無懼戶外風雨沙塵，多重電氣防護時刻守護居家安全，讓您安心享受光伏供電。
·7~10kW
·單相低壓
·雙路MPPT
圖片概述
產品特點
規格參數
資料下載
相關方案
客戶案例
相關視頻
更多支持
產品特點
高效增收
雙路 MPPT，適配大電流光伏組件
支持 1.5 倍直流超配，降低度電成本
最高 98% 轉換效率，提升發電量01
安全防護
IP66 防護，可直接戶外安裝
DC/AC 二級防雷，抵御雷擊
AFCI 直流拉弧保護，防范電氣火災02
穩定耐用
LCD 本地顯示，安裝維護便捷
-30℃~+60℃寬溫，適應復雜環境
WiFi/4G / 藍牙等多通訊，遠程監控03
靈活適配
并網離網一機多用
支持多機并聯，容量靈活擴展
兼容鋰電 / 鉛酸主流儲能電池04
