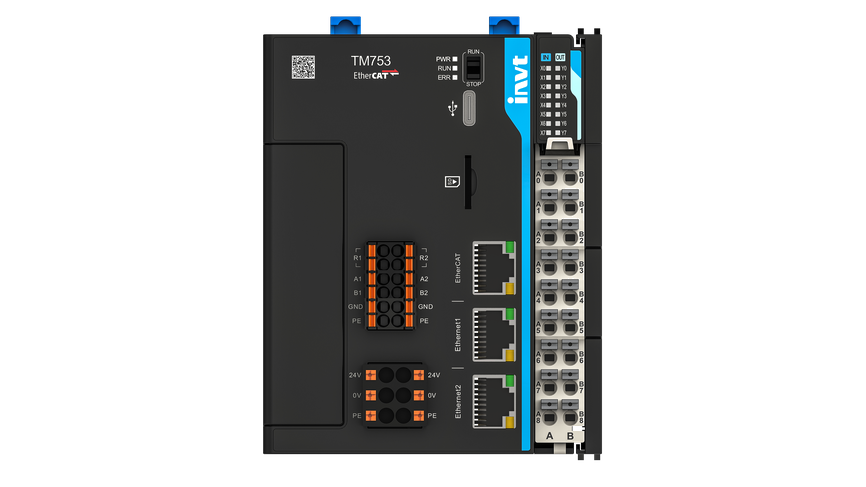

TM750系列 高性能可編程控制器

TM750系列高性能可編程控制器主要針對有較高運動控制要求和較復雜控制網絡(luò )場景，在控制性能、通信能力、編程效率等方面有大幅提升和改善，讓您更靈活的搭建控制網絡(luò )，通過OPC UA更便捷的實現與信息層的數據交互，進一步提升設備節拍、縮短開發周期，帶來更卓越的體驗。

·1ms@8軸

·多協議組網、OPC UA

·支持機械手、G代碼

立即咨詢

視頻

圖片

概述

產品特點

規格參數

資料下載

更多資源

更多支持

立即咨詢

產品特點

高階運控

- 1ms@8軸EtherCAT總線運動控制，多軸協同，大幅提升生產節拍。

- 本體集成8路高速輸入和8路高速輸出，支持編碼器輸入、硬件鎖存、高速比較輸出、脈沖軸等功能，位置控制精準，廣泛應用于貼標、飛拍等場景。

- 支持buffermode功能，運動過程更加平滑，減少對機械的沖擊，提高生產效率。

- 支持直線插補、圓弧插補、螺旋插補等多種插補功能。

- 支持軸組功能，集成多種標準的運動學模型，輕松實現各類機械手控制。

- 行業工藝庫，集成豐富行業專用工藝指令，降低工藝開發難度，縮減方案開發周期。

高效網絡(luò )

- EtherCAT、Modbus TCP、TCP/IP、UDP、EtherNet/IP、Modbus RTU、CANopen豐富網絡(luò )接口和協議，實現多層次網絡(luò )結構，靈活組建控制網絡(luò )。

- OPC UA、標簽通信，簡單配置，信息交互更加高效。

易于編程

- 變量使用情況一目了然，有助于程序優化及故障排查。

- 上位機讀寫伺服功能碼、變頻器功能碼，易于調試。

- 指令工具箱、代碼補全，更加高效。

規格參數

CPU
型號		TM750	TM751	TM752	TM753
額定工作電壓		DC24V(-15%~+20%)
存儲器
CPU主頻		1.5GHz
內存		2GB
程序容量		20MB
數據容量		64MB
掉電保持數據容量		1MB
擴展SD卡最大容量		32G
指令速度
位處理指令		0.0013us
字傳送指令		0.001us
浮點數傳送		0.0012us
數學四則運算		0.002us
I/O
高速IO		8通道高速輸入8通道高速輸出
本地最大擴展模塊數量		32	32	32	32
最大I/O點數	本地	1024點	1024點	1024點	1024點
	EtherCAT總線	32000點	32000點	32000點	32000點
高速輸入		4通道高速計數，支持A/B相、CW/CCW、脈沖+方向，其中A/B相支持1倍頻、2倍頻和4倍頻；或8通道單相高速計數
高速輸出		8通道200kHz高速輸出，支持4軸脈沖運動控制
支持IO中斷		8通道高速中斷
PWM輸出		4通道PWM輸出
通訊網絡(luò )和接口
Ethernet		?2，RJ45，100Base-TX，支持PLC軟件下載、Ethernet/IP、Modbus TCP、TCP/IP、OPC UA協議
EtherCAT		?1，RJ45，100Base-TX，兩從站距離小于100m
串行通信(RS485)		?2，Modbus RTU主站/從站，直插端子
USB		?1，Type-C，PC通訊，程序下載及調試
存儲卡		?1，Micro SD，用于升級固件、更新應用程序和文件傳輸
擴展BD
通信擴展		CANopen
I/O擴展		2通道模擬量輸入+2通道模擬量輸出
運動控制
最大控制軸數		4	8	16	32
運控功能		點位運動、插補運動(直線、圓弧等)、電子齒輪、電子凸輪(飛剪、追剪等)、機械手、G代碼等
組態編程
編程語言		IL 、ST、 FBD 、LD、 CFC、 SFC
基本規格
使用環境溫度		-10~55℃
使用環境濕度		10%~95%(無凝露)
存儲環境溫度		-40~70℃
存儲環境濕度		10%～100%(無冷凝)
防護等級		IP20
使用環境		無腐蝕性氣體
海拔高度		海拔2000米或以下
安裝位置		控制柜內
污染度		2或以下：符合IEC 61131-2
浪涌		2kV
抗干擾		電源線2kV(符合IEC 61000-4-4標準)
靜電等級		6kV CD and 8kV AD
耐振動		5～8.5Hz 振幅3.5mm；8.5～150Hz 加速度10m/s2 ；X/Y/Z axis, 10cycles
尺寸和重量
尺寸(W?H?D)		80.5?105?96mm(不含端子) ???80.5?105?114.2mm(含端子)
重量		0.39kg
注：● 代表支持；-代表不支持
