| 項目 | 規格 | ||
| 輸入 | 輸入電壓（V） | S2：AC 1PH 200V~240V 額定電壓：220V 2： AC 3PH 200V~240V 額定電壓：220V 4： AC 3PH 380V~480V 額定電壓：380V 5： AC 3PH 500V~575V 額定電壓：525V 6： AC 3PH 520V~690V 額定電壓：660V 注意：-15%~+10%浮動是瞬時值。 | |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz，最大變化率為20%/s | ||
| 短路容量 | 根據IEC 61439-1定義，開關設備組裝體的進線端額定短時耐受電流最大值為100kA；變頻器適用于預期短路電流不超過其保護器件分斷能力（如100kA）的場合，且其額定工作電流遠低于此值（通?！?kA）。 | ||
| 輸出 | 輸出電壓（V） | 0~輸入電壓 | |
| 輸出頻率（Hz） | 0~599Hz | ||
| 控制性能 | 控制方式 | 空間電壓矢量控制模式，無PG矢量控制模式(SVC)，有PG矢量控制模式(FVC) | |
| 電機 | 電機類型：異步電機、永磁同步電機、同步磁阻電機 電壓：0至U1（電機額定電壓），三相對稱，在弱磁點電壓為Umax（變頻器額定電壓） 短路保護：電機輸出的短路保護符合IEC 61800-5-1 頻率：0~599Hz，頻率分辨率：0.01Hz 載波頻率：1kHz~15kHz可設，默認載波頻率請參考功能碼P00.14 電機電纜最大長度詳見表 D 17。 | ||
| 調速比 | 異步電機：1:200（SVC） 永磁同步電機：1:200（SVC）；1:1000（FVC） 同步磁阻電機：1:100（SVC） | ||
| 速度控制精度 | ±0.2%（SVC）；±0.02%（FVC） | ||
| 速度波動 | ±0.3%（SVC） | ||
| 轉矩響應 | ≤5ms | ||
| 轉矩控制精度 | ≤5% | ||
| 起動轉矩 | 0.25Hz/150%（SVC）；0Hz/200%（FVC） | ||
| 過載能力 | G型機：150%額定電流維持60s；180%額定電流維持10s P型機：120%額定電流維持60s | ||
| 外圍接口 | 端子模擬量輸入分辨率 | 不大于20mV | |
| 端子開關量輸入分辨率 | 不大于2ms | ||
| 模擬輸入 | 2路。AI1：0~10V/0~20mA；AI2：-10~10V | ||
| 模擬輸出 | 2路。AO0/AO1：0~10V/0~20mA | ||
| 數字輸入 | 4路普通輸入：最大頻率1kHz，內部阻抗3.3kΩ 2路高速輸入：最大頻率50kHz，支持正交編碼器輸入，具有測速功能 | ||
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz 1路Y端子開路集電極輸出 | ||
| 繼電器輸出 | 2路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 觸點容量：3A/AC250V，1A/DC30V | ||
| 擴展接口 | E1~E2箱體：2個擴展接口（SLOT1、SLOT2） E3~E14箱體：3個擴展接口（SLOT1、SLOT2、SLOT3） 注意：可插入PG卡、可編程擴展卡、通信卡、I/O卡等，但同時只能插入一張同類型的卡。 | ||
| 環境要求及標準 | 安裝方式 | 支持壁掛式安裝、法蘭式安裝、落地式安裝 | |
| 運行環境溫度 | -10~50℃ 注意：40℃以上降額使用。 | ||
| 防護等級 | IP20 | ||
| 污染等級 | 2級 | ||
| 冷卻方式 | 強制風冷 | ||
| 認證標準 | CE | ||
熱門搜索：

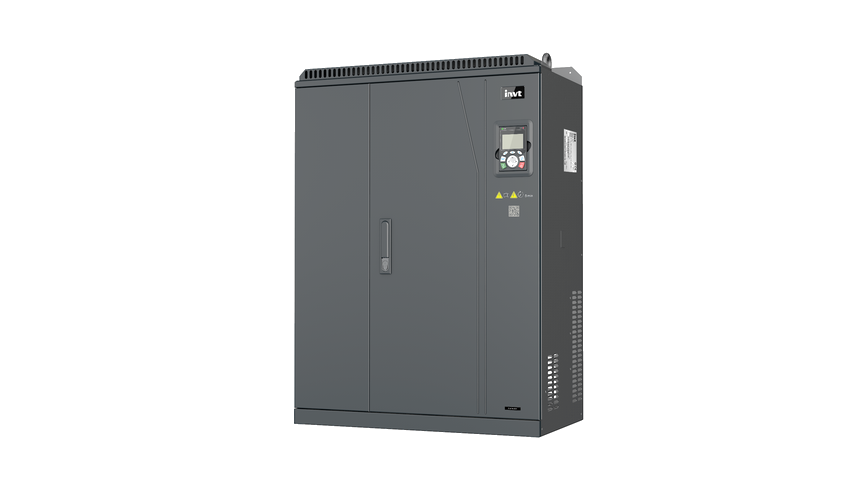

GD350A系列
高性能通用變頻器
Goodrive350A 系列變頻器是高性能多功能變頻器，實現同步電機驅動與異步電機驅動的一體化，集成轉矩控制、速度控制和位置控制，是具有優異控制性能的驅動器。產品采用技術領先的矢量控制技術和最新的電機控制專用數字處理器，同時強化產品的可靠性和環境的適應性以及客戶化和行業化的設計，功能更優化，應用更靈活。 Goodrive350A 系列變頻器具有高功率密度設計，同時部分功率段內置直流電抗器和制動單元，為客戶節省更多的安裝空間；通過電磁兼容性整體設計，滿足用戶對應用場所的低噪音、低電磁干擾的環保要求；產品適應惡劣電網、溫度、濕度和粉塵能力，極大提高產品可靠性。
·單機：0.4~500kW 并機：560~3000kW
·380~690V
·滿足CE、TUV、KC、UKCA等認證
視頻
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
驅動能力強，適配多類電機
- 可適配直驅電機、永磁同步電機、電主軸、異步伺服電機、普通異步電機、同步磁阻電機、伺服電機等各類電機。
- 支持V/F、開環矢量、閉環矢量多種控制算法。
02
電機控制性能強，精度高
- 速度和轉矩控制性能：閉環矢量動態速降 <0.25%，轉速超調 <5%，轉矩響應 ＜5ms。
- 低速控制性能：永磁同步電機調速比達到1:200以上；100%轉矩電動發電穿越；150%零速（短時間）懸停。
-同步磁阻控制（暫時定制軟件支持）：支持開環（調速比 1:100 ）、閉環矢量控制；電流動態分配：不同轉速、轉矩的電流負載率自動匹配最佳矢量角。
03
同步機適應性強
- 電機參數一鍵自學習，環路參數自適應，免調試。
04
G/P合一，選型靈活
- GD350A支持G/P合一，備貨更方便，輕負載應用場景選型更有競爭力。
05
擴展能力強，配置靈活
- 可選配I/O卡，實現更多開關量、模擬量、繼電器輸出端子的拓展。
- 可選配供電卡，實現外部24V供電，方便現場調試。
- 可選配PROFINET、CANOPEN、PROFIBUS-DP、Ethernet/IP、Modbus TCP、Ethercat等通訊擴展卡。
06
功能安全
- 內置STO（SIL3）安全轉矩截止功能。
07
支持電機溫度檢測功能，更有效保護電機
- AI/AO支持直接接入PT100/PT1000/KTY84/PTC傳感器，用于監測電機溫度，并實施保護。無需再單獨選用變送器，應用簡約便捷。
08
支持用戶可編程二次開發
- 可選配可編程PLC擴展卡，采用國際主流的PLC卡開發環境，支持指令語言、梯形圖、順序功能圖等編程語言，支持16K步程序存儲空間，方便客戶進行二次開發，滿足定制化需求，降低系統成本。
09
綠色節能
- 支持節能控制（MTPA），進一步降低電機損耗。
- VF和矢量控制均支持新型節能算法，輕載電流降低30%。
- 電流諧波更?。ǎ?%），電機發熱更??；隨機PWM調制策略，電機噪音更低。
10
固件升級更豐富
- 遠程升級：支持通過485、本機串口、4G擴展卡進行遠程升級。
- 本地升級：支持采用U盤進行軟件升級。
11
人機界面簡單易用
- 標配多功能液晶鍵盤，人性化設計，強調用戶體驗?
