| 功能描述 | 規格指標 | ||
| 功率輸入 | 輸入電壓（V） | AC 3PH 380V~480V額定電壓：380V | |
| 輸入頻率（Hz） | 50Hz或60Hz，允許范圍47~63Hz | ||
| 輸入功率因數 | 30~110kW≥0.9 | ||
| 功率輸出 | 輸出電壓（V） | 0~輸入電壓 | |
| 輸出頻率（Hz） | 0~400Hz | ||
| 技術控制性能 | 控制方式 | 空間電壓矢量控制模式 無PG矢量控制模式（SVC） 有PG矢量控制模式（FVC） | |
| 電機類型 | 異步電機、永磁同步電機 | ||
| 調速比 | 1：200（SVC），1：1000（FVC） | ||
| 速度控制精度 | ±0.2%（SVC），±0.02%（FVC） | ||
| 速度波動 | ±0.3%（SVC），±0.02%（FVC） | ||
| 轉矩響應 | <20ms（SVC），<10ms（FVC） | ||
| 轉矩控制精度 | 10%（SVC），5%（FVC） | ||
| 起動轉矩 | 異步機：0.25Hz/150%（SVC） 同步機：2.5Hz/150%（SVC），0Hz/200%（FVC） | ||
| 過載能力 | 150%額定電流1分鐘，180%額定電流10秒，200%額定電流1秒 | ||
| 制動能力 | 100%制動功率長期運行，120%制動功率1分鐘，160%制動功率10秒 | ||
| 運行控制性能 | 頻率設定方式 | 數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、分級多段速給定、簡易PLC設定、PID設定、Modbus通訊設定、PROFIBUS通訊設定等實現設定的組合和設定通道的切換 | |
| 自動電壓調整功能 | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | ||
| 專用功能 | 制動保護 | 30kW、37kW、90kW和110kW機型支持制動電阻短路可保護，制動單元短路保護，PB對PE短路保護 | |
| 抱閘控制 | 內置起重專用抱閘邏輯，集成轉矩驗證、抱閘反饋、零位檢測、制動再啟動功能，滿足起重專用變頻器行業標準 | ||
| 錐形電機控制 | 啟動時提升磁通實現松閘，停機時降低磁通實現抱閘 | ||
| 輕載升速 | 閉環模式下：恒功率模式升速/限速，階梯式限速 開環模式下：簡易升速模式，輕載時升速到設定的頻率，恒功率模式升速/限速，階梯式限速 | ||
| 零伺服 | 閉環模式下，停機時檢測負載下溜自動進入零伺服狀態，并輸出抱閘失靈告警；二級故障時，如果負載下溜，則自動復位故障并進入零伺服狀態，輸出抱閘失靈告警 | ||
| 平移防搖 | 通過選擇不同的防搖模式，可滿足在有繩長、無繩長、速度控制、位置 控制等不同場景下，有效消除平移機構加減速帶來負載搖擺的工況 | ||
| 塔機回轉去渦流 | 內置塔機回轉去渦流曲線，實時調整變頻加速度，使轉矩更加平穩，保證，可消除運行中大臂走走停停與停機時大臂回彈和震蕩 | ||
| 塔機回轉抗風 | 內置塔機回轉去渦流曲線和防搖自適應技術，可實時調整變頻加速度， 使回轉機構運行平穩、響應快速；在回轉有風環境下，也能很好的消除 順風易滑行和逆風速度達不到給定速度的問題 | ||
| 松繩保護 | 吊鉤下行過程中若檢測為松繩狀態時，變頻器報出故障或警告，消除運 行中掛住或蹲底帶來的安全隱患 | ||
| 上、下限位 | 限制起重機運行在指定的范圍內，超出范圍緊急停車并告警 | ||
| 上、下減速位 | 減速信號位有效時，起重機運行到慢速區限制運行速度 單向限速，如：在上慢速區時，只對上行限速 | ||
| 負載位置 | 閉環模式下，利用編碼器測量負載位置信息 | ||
| 主從控制 | 主從功率平衡，主從速度同步 | ||
| 起重應用宏 | 提升、平移、施工升降機、塔機回轉，自定義應用宏 | ||
| 提升平移切換 | 可切換3組電機參數、控制模式、應用宏 | ||
| 隨壓降頻 | 母線電壓持續偏低時降低給定頻率維持變頻器正常輸出轉矩 | ||
| 低電壓保護 | 母線電壓瞬時降低或停電時變頻器快速停車，確保不溜鉤，當母線電壓恢復后低電壓保護功能自動恢復 | ||
| 低速運行保護 | 低速超時運行報低速運行保護故障，避免軸冷電機長時間運行過熱損壞 | ||
| 超載保護 | 閉環模式下，超載時，限制向上提升 | ||
| 渦流控制 | HDO輸出PWM波，直接控制渦流 | ||
| 抱閘反饋 | 當檢測到抱閘控制信號與抱閘反饋信號不一致時，根據抱閘狀態進行處理，保障安全 | ||
| 零位檢測 | 零位信號和運行信號是互斥檢測 | ||
| 轉矩驗證 | 松閘之前進行電流或轉矩驗證，驗證成功后運行執行松閘操作，驗證失敗則報轉矩驗證故障 | ||
| 閉環/開環一鍵切換 | 編碼器故障時，可通過端子切換為開環控制模式運行，同時切換應用參數，停機時響應，運行中不響應 | ||
| 寸動功能 | 接收到寸動指令后，變頻器可以根據設定值按給定的運行頻率和時間自動起動、運行并停止。在此過程中制動器可以在變頻器的控制下正常松開關閉，并確保起重機械起停過程的平穩、無溜鉤、無異動。 | ||
| 平穩起升 | 高速起升時在鋼絲繩拉直瞬間限制快速限速，減小起升啟動突加負載對起重機的沖擊 | ||
| 設定頻率異常保護 | 抱閘打開后若給定頻率低于設定閥值，報設定頻率異常故障或警告，避免異常情況下因低速運行出力不足而出現溜車 | ||
| 電機過熱保護 | I/O擴展卡可接收電機溫度傳感器輸入（PT100、PT1000和PTC）；同時，AI模擬量也可接收電機溫度傳感器輸入（PT100、PT1000、KTY84、多種型號的PTC），用于電機過熱保護 | ||
| 外圍接口 | 端子模擬量輸入分辯率 | 不大于20mV | |
| 端子開關量輸入分辯率 | 不大于2ms | ||
| 模擬輸入 | 2路，AI1：0~10V/0~20mA，AI2：-10~10V | ||
| 模擬輸出 | 1路，AO1：0~10V /0~20mA | ||
| 數字輸入 | 4路普通輸入，最大頻率1kHz，內部阻抗：3.3kΩ 2路高速輸入，最大頻率50kHz，支持正交編碼器輸入，具有測速功能 | ||
| 數字輸出 | 1路高速脈沖輸出，最大頻率50kHz 1路Y端子開路集電極輸出 | ||
| 繼電器輸出 | 兩路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 RO2A常開，RO2B常閉，RO2C公共端 觸點容量：3A/250VAC，1A/30VDC | ||
| 擴展接口 | 三個擴展接口：SLOT1、SLOT2、SLOT3 可擴展PG卡，可編程擴展卡，通訊卡，I/O卡等 | ||
| I/O擴展卡2 | 繼電器輸出 | 兩路可編程繼電器輸出，觸點容量：3A/250VAC，1A/30VDC RO3A常開，RO3C公共端；RO4A常開，RO4C公共端 | |
| 數字輸入 | 3路普通輸入 內部阻抗：6.6kΩ 最大輸入頻率：1kHz 支持內部電源24V 支持外部電源(-20%)24~48VDC(+10%)、(-10%)24~48VAC(+10%)電壓輸入 雙向輸入端子，同時支持NPN和PNP接法 1路支持PTC輸入，PTC在2.5kΩ動作，且只支持干接點共COM輸入 | ||
| PT100輸入 | 獨立的PT100和PT1000輸入： 1、分辨率1°C 2、范圍-20°C~150°C 3、檢測精度：±3°C 4、支持掉線保護 | ||
| PT1000輸入 | 獨立的PT100和PT1000輸入： 1、分辨率1°C 2、范圍-20°C~150°C 3、檢測精度：±3°C 4、支持掉線保護 | ||
| 其它 | 安裝方式 | 支持壁掛式、落地式、法蘭式安裝三種方式 | |
| 運行環境溫度 | -10~50°C，40°C以上降額使用 | ||
| 防護等級 | IP20 | ||
| 污染等級 | 2級 | ||
| 冷卻方式 | 強制風冷 | ||
| 直流電抗器 | 380V 30~110kW標配內置，380V 132kW及以上選配外置 | ||
| 制動單元 | 380V 110kW及以下標配內置 | ||
| EMC濾波器 | 可選配內置C3濾波器； 如果需要配置C3濾波器，可自行連接跳線J10，配置C3濾波器之后可滿足IEC61800-3 C3等級要求； 可選配外置濾波器：滿足IEC61800-3 C2等級要求 | ||
熱門搜索：

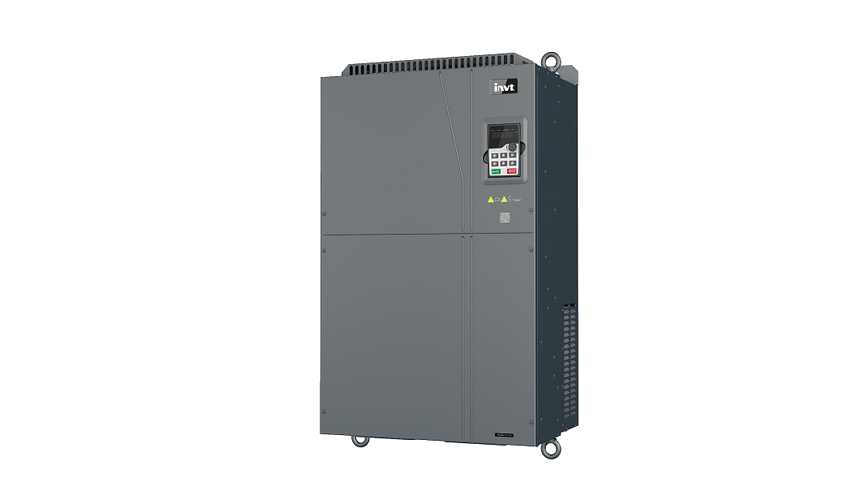

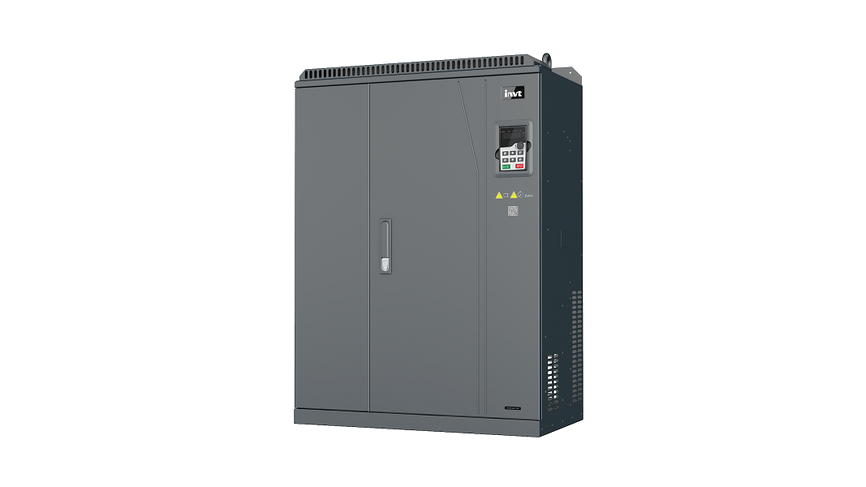

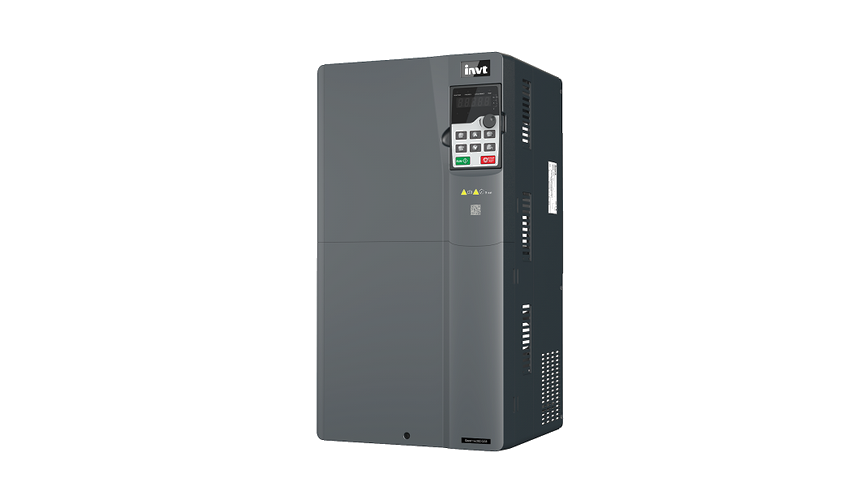

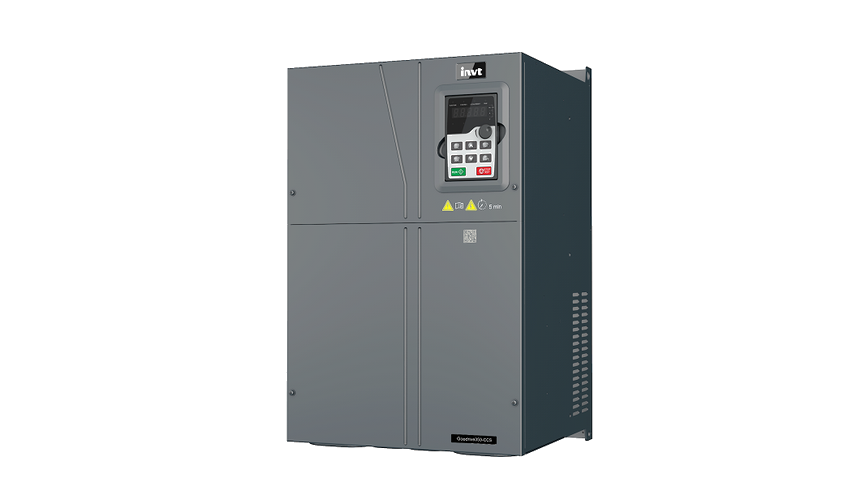

GD350-CCS系列
船舶專用變頻器
GD350-CCS系列變頻器是一款基于GD350平臺、針對船舶應用環境開發的船舶專用變頻器，集成風機、水泵、起重等專用功能,同時強化產品的可靠性和環境的適應性，滿足船舶耐鹽霧、振動、濕度、溫度、電網晃電等要求，具有擴展能力強、安全保護功能豐富、控制性能優異等特點，滿足多樣化的應用需求。 通過了中國船級社(CCS)認證，滿足海工船舶行業的特殊需求。
·30~500kW
·380V
·滿足CE、CCS等認證
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
滿足船舶應用環境
- 防鹽霧設計、絕緣性能提升、抗振動顛簸。
02
性能優異
- 全驅全能、性能提升、起動平滑、轉矩追蹤。
03
多才易用
- 擴展豐富、支持多種通訊,組網方便、無線調試、支持二次開發、上位機監控與調試、瞬停不停。
04
起重專用功能
- 具有松繩保護、行程限位、超載保護、3組電機切換、防搖擺功能、輕載升速、錐形轉子電機控制、負載高度測量、定位停車、平滑加減速、多種操縱模式、回轉控制專用功能。
05
安全可靠
- 寬電壓設計、熱仿真分析、機械環境及EMC等全面測試、立風道設計、安全轉矩關斷。
