| 功能描述 | 規格指標 | ||
| 基本參數 | 輸入電壓（V） | AC 1PH 220V ~ 240V AC 3PH 220V ~ 240V AC 3PH 380V ~ 480V | |
| 輸入頻率 | 50Hz或60Hz，允許范圍47~63Hz，最大變化率為 20%/s | ||
| 變頻器功率 | 0.2kW~22kW | ||
| 輸出頻率 | 0~599Hz | ||
| 控制方式 | 空間電壓矢量控制模式(V/F)，無PG矢量控制模式(SVC) | ||
| 電機類型 | 異步電機 ，永磁同步電機 | ||
| 調速比 | 異步機1:100(SVC)，同步機1:50 (SVC) | ||
| 速度控制精度 | ±0.2%(SVC) | ||
| 速度波動 | ±0.3%(SVC) | ||
| 轉矩響應 | <10ms(SVC) | ||
| 轉矩控制精度 | 5%(SVC) | ||
| 起動轉矩 | 異步機：0.5Hz/200%(SVC) 同步機：2.5Hz/150%(SVC) | ||
| 過載能力 | 重載機型：150% /60s，180% /10s 輕載機型：110% /60s，150% /10s | ||
| 制動單元 | 標配內置制動單元 | ||
| 安全功能 | 標配內置安全轉矩停止（STO）,SIL3 | ||
| 外圍接口 | 模擬輸入 | 2路模擬量輸入： AI1：0~10V/0~20mA； AI2：-10~10V/0~20mA 精度：全量程1% | |
| 模擬輸出 | 1路模擬輸出 AO1：0~10V/0~20mA 精度：全量程1% | ||
| 數字輸入 | 4路普通輸入，最大頻率1kHz 1路高速輸入，最大頻率50kHz 支持NPN/PNP，默認是PNP，其中DI4通過撥動開關切換成PTC功能 | ||
| 數字輸出 | 1路高速數字輸出，最大頻率50kHz 可選普通數字輸出，并支持PNP和NPN模式輸出 | ||
| 繼電器輸出 | 1路可編程繼電器輸出 RO1A常開，RO1B常閉，RO1C公共端 觸點容量：3A/AC 250V，1A/DC 30V | ||
| Type-C接口 | 通過USB連接PC供電，連接上位機軟件后無需主電源也可快速進行參數查看與設定 | ||
| 通訊接口 | 485通訊，支持Modbus RTU通訊協議 | ||
| 鍵盤顯示 | 5位數碼管顯示，6個按鍵 | ||
| 擴展卡 | 1個擴展卡槽：多合一通訊擴展卡：集成PROFINET、EtherCAT、EtherNet/IP、ModbusTCP四種現場總線通訊，可通過P24.00功能碼設置成不同的總線通訊 | ||
| 特色功能 | 加減速曲線設置 | 直線型、與S曲線。S曲線支持加減速分開設置平滑度 | |
| 擺頻功能 | 指定中心頻率附近來回擺頻，支持上升與下降時間分開設置、支持頻率突跳 | ||
| 過壓失速 | 電壓超限時自動調頻，防止過壓跳閘 | ||
| 自動限流 | 電流超限時自動限流與調頻，防止過流跳閘 | ||
| 靈活的DO輸出 | 支持任意功能碼值大于指定閾值后輸出端子翻轉，方便用戶靈活使用，如溫度超限監控、轉矩到達、電流到達、電壓到達、線速度達到等 | ||
| 靈活的AO/HDO輸出 | 任意功能碼值輸出到AO/HDO，方便用戶靈活使用，如溫度監控、轉矩監控、PID監控 | ||
| IF控制 | 支持IF控制，提升電機帶載啟動能力 | ||
| 電網電壓頻率選擇 | 支持一鍵設置變頻器的輸入電壓等級和頻率 | ||
| 節能控制 | 變頻器在實際運行中自動尋找效率最高點運行，使得變頻器始終工作在效率最高的狀態，達到節能的目的，適用于電機在輕載情況。 | ||
| 增強型磁通制動 | 通過增強磁通，加快電機減速跟蹤過程 | ||
| 慣量辨識 | 根據負載慣量大小進行慣量補償，增強被控系統的響應性 | ||
| 485地址映射 | 支持用戶自定義讀寫地址，提升485的靈活性 | ||
| 弱電調試 | 變頻器不接主電，通過TYPE-C口接PC，可修改、保持、導入與導出參數 | ||
| 自動電壓調整（AVR） | 電網電壓變化時，可保持輸出電壓恒定 | ||
| 轉速追蹤 | 追蹤當前運行頻率和方向直接啟動，實現平滑無沖擊運行。減小設備沖擊。 | ||
| 頻率小數點設置功能 | 可設置頻率設置為1位和2位小數點，兼容高速電機控制 | ||
| 頻率設定方式 | 鍵盤數字設定、模擬量設定、多段速運行設定、簡易PLC 設定、PID 設定、MODBUS 通訊設定等；可實現設定的組合和設定通道的切換 | ||
| 故障保護功能 | 提供全面故障保護功能：過流、過壓、欠壓、過溫、過載、缺相、短路等保護功能 | ||
| 電機過溫保護 | 可通過DI4（PTC）或AOAI 模擬量組合實時檢測電機溫度，降低電機過熱損壞風險 | ||
| 使用場所 | 室內，無陽光直射，無導電性粉塵、油霧、腐蝕性氣體、水蒸汽；無放射性、易燃易爆炸性物體或鹽分等 | ||
| 運行溫度 | -10℃~50℃，輕載40℃不降額，重載50℃不降額 | ||
| 存儲溫度 | -20℃~70℃ | ||
| 運輸溫度 | -20℃~70℃ | ||
| 海拔高度 | 星型電網最高4000m（13123ft），角型電網最高2000m(6562ft)? 1000m（3281ft）及以下使用無需降額 1000m（3281ft）以上每升高100m（328.1ft）降額1% | ||
| 濕度 | 小于95%RH，無結露 | ||
| 振動 | 小于0.6g | ||
| 過電壓類別 | OVC III | ||
| 污染級別 | 3C2，3S2，PD2 | ||
| 防護等級 | IP20 | ||
| EMC 等級 | 標配內置C3濾波器滿足(10 m)，可外置選配EMI濾波器實現C2類 | ||
| 產品認證 | UL CE?TUV | ||
| 安裝方式 | 支持壁掛式安裝、導軌安裝、法蘭安裝 | ||
| 冷卻方式 | 220V電壓等級：0.75kW（含）以下自然冷 380V電壓等級：1.1kW（含）以下自然冷 其他：強迫風冷 | ||
熱門搜索：

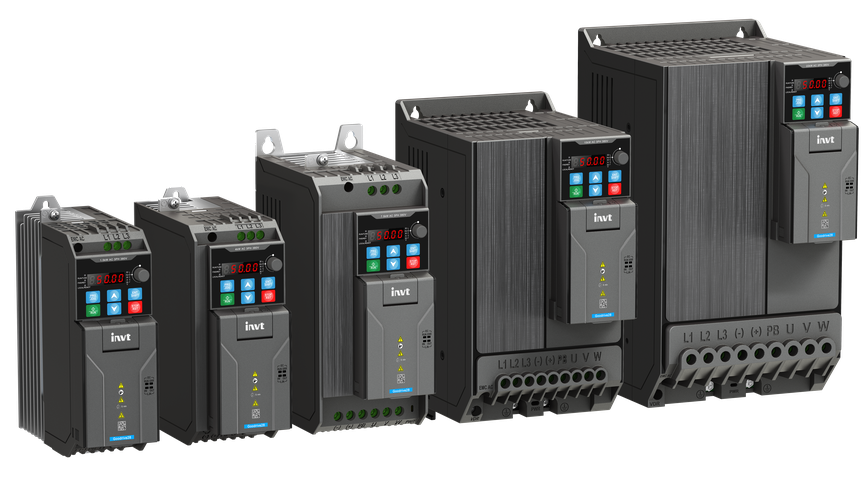

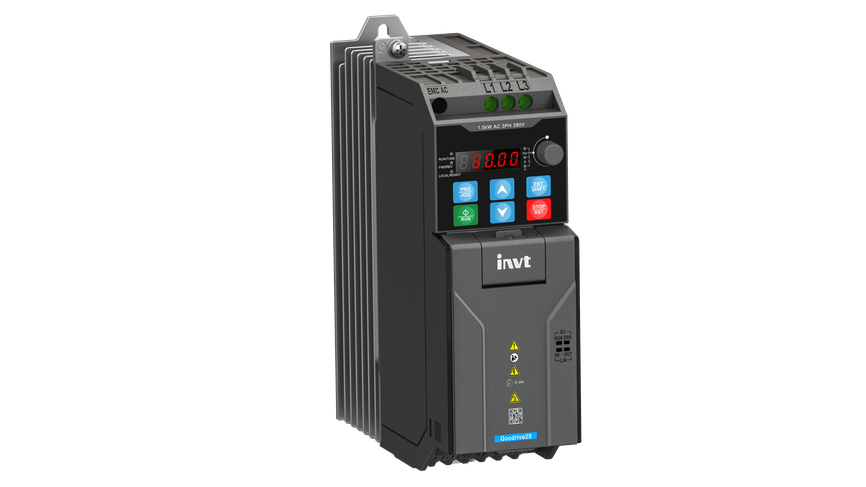

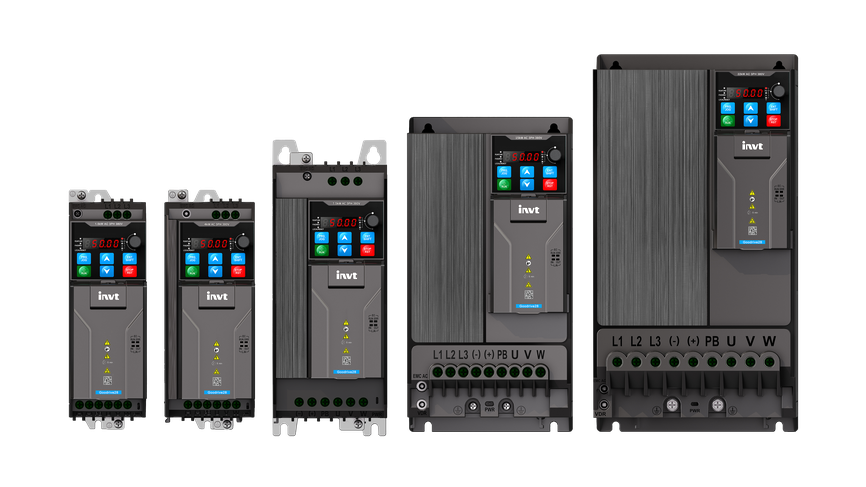

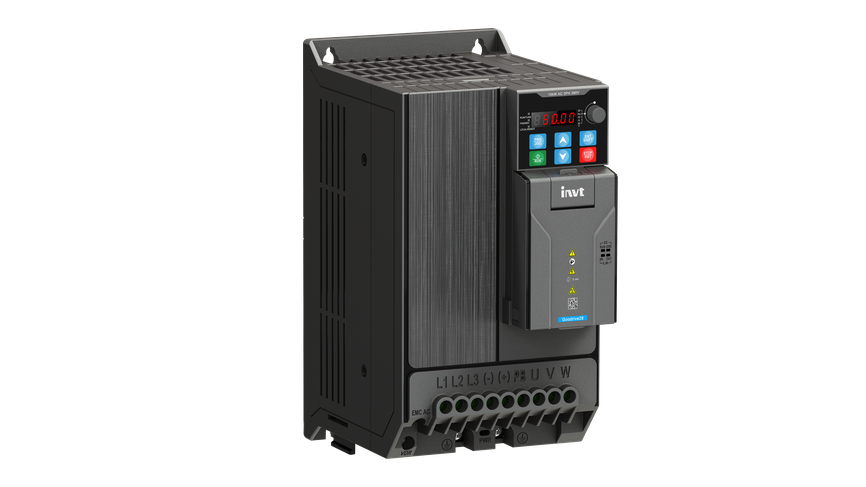

GD28系列
靈巧型通用變頻器
GD28系列靈巧型通用變頻器是英威騰面向機械傳動市場推出的一款集高性能、緊湊結構與豐富功能于一體的智能型變頻驅動產品。產品通過CE、UL等國際權威認證，內置STO（SIL3）安全功能和EMC濾波器，具備Type-C調試接口，支持節能控制及多種工業總線通訊，兼具穩定性、智能化與成本優勢。適用于機床、紡織、印刷包裝、食品、鋰電、物流、3C、橡塑、線纜、暖通等多個行業，為客戶提供高效、可靠的電機驅動解決方案。
·0.2-22kW
·STO(SIL3), EMC濾波器
·CE, UL, EAC
視頻
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
功能強大 · 多場景通用
- 支持輕載與重載運行，靈活適配不同工況。
- 全系列內置制動單元，減少外部設備配置，降低系統成本。
- 電機溫度監測，支持PTC、PT100等傳感器接入，實時保護電機安全。
- 標配Modbus RTU，可選配多合一總線通訊擴展卡（Profinet、EtherCAT、EtherNet/IP、Modbus TCP）。
02
簡單易用 · 高效調試
- 標配Type-C接口直連PC，可快速便捷的進行參數設定、復制與監控。
- 標配LED貼膜鍵盤，支持選配外引LED、LCD液晶鍵盤。
- 彈簧式免螺絲端子，提升接線效率50%。
- 可無縫隙并排安裝，大幅度縮減安裝柜空間。
03
性能優異 · 穩定高效
- 兼容感應電機與永磁同步電機，支持V/F與無傳感器矢量控制（SVC）。
- 智能節能控制，有效減少輕載電機的工作損耗，降低運行成本。
- 快速轉速追蹤，無沖擊再啟動，提升設備效率，減少停機時間。
04
安全可靠 · 國際標準
- 內置STO（SIL3）安全功能，防止誤啟動，保障操作安全。
- 內置C3濾波器，有效抑制EMC干擾，無需額外濾波器。
- 環境適應性強，可最高50℃溫度下滿載運行，電路板三防涂層滿足3C2/3S2標準。
- 符合CE、UL等國際認證，滿足全球多區域市場準入需求。
