訂貨代碼 |
11015-00043 |
11015-00042 |
11015-00045 |
11015-00032 |
11015-00044 |
11015-00046 |
||
型號 |
TP2321-1016 |
TP2321-1032 |
TP2422-1048 |
TP2422-1064 |
TP2422-1096 |
TP2422-1128 |
||
額定工作電壓 |
DC24V(-15%~+20%) |
|||||||
處理器 |
雙核 |
四核 |
||||||
內存 |
8GB DDR5 |
8GB DDR5 |
||||||
硬盤 |
64GB SSD |
128GB SSD |
||||||
用戶程序容量 |
256MB |
|||||||
用戶數據容量 |
256MB |
|||||||
掉電保持數據容量 |
5MB |
|||||||
顯示屏 |
LCD |
|||||||
系統時鐘 |
支持，須用戶自購紐扣電池，電池型號CR2032 |
|||||||
通信網絡(luò )及接口 | ||||||||
Ethernet |
3?RJ45，100/1000Base-TX，獨立IP，支持軟交換機、OPC UA、EtherNet/IP、Modbus TCP、UDP等協議 |
2?RJ45，100/1000Base-TX，獨立IP，支持軟交換機、OPC UA、EtherNet/IP、Modbus TCP、UDP等協議 |
||||||
EtherCAT |
1?RJ45，100/1000Base-TX |
2?RJ45，100/1000Base-TX |
||||||
USB |
2?USB3.0 ，Type-A型 |
|||||||
串行通訊 |
2?RS485，直插端子，支持Modbus RTU協議 |
|||||||
顯示接口 |
1?DP |
|||||||
I/O | ||||||||
本體輸入 |
單端(源型/漏型)：8路，支持4通道AB相編碼器輸入，可作為普通輸入使用； |
|||||||
本體輸出 |
單端（漏型）：8路，支持4通道脈沖輸出，可作為普通輸出使用 |
|||||||
遠程IO點數 |
128000點(EtherCAT總線) |
|||||||
運動控制 | ||||||||
最大控制軸數 |
16軸 |
32軸 |
48軸 |
64軸 |
96軸 |
128軸 |
||
點位控制 |
● |
|||||||
插補運動 |
● |
|||||||
電子凸輪 |
● |
|||||||
電子齒輪 |
● |
|||||||
CNC |
● |
|||||||
ROBOT |
● |
|||||||
運動控制周期 |
EtherCAT數據通信周期使用相同控制周期 |
|||||||
位置單元 |
脈沖數、毫米、英寸 |
|||||||
冗余 | ||||||||
線纜冗余 |
— |
● |
||||||
系統 | ||||||||
操作系統 |
Linux |
|||||||
組態編程 | ||||||||
編程平臺 |
Invtmatic Studio 3.x及以上 |
|||||||
編程語言 |
ST、 FBD 、LD、 CFC、 SFC |
|||||||
基本規格 | ||||||||
安裝位置 |
控制柜內 |
|||||||
防護等級 |
IP20 |
|||||||
工作環境溫度 |
-10℃~+55℃ |
|||||||
工作環境濕度 |
10%~95%(無凝露) |
|||||||
存儲環境溫度 |
-40℃~+70℃ |
|||||||
存儲環境濕度 |
10%～100%(無冷凝) |
|||||||
大氣 |
無腐蝕性氣體 |
|||||||
海拔高度 |
2000米 |
|||||||
污染度等級 |
2或以下：符合IEC 61131-2 |
|||||||
浪涌等級 |
電源線2kV 符合IEC 61000-4-4標準 |
|||||||
靜電等級 |
4kV CD and 6kV AD |
|||||||
抗沖擊標準 |
5～8.5Hz 振幅3.5mm；8.5～150Hz 加速度10m/s2 ；X/Y/Z axis, 10cycles |
|||||||
尺寸和重量 | ||||||||
重量 |
產品重量：1.41；包裝重量：1.59 |
|||||||
尺寸W×H×D(mm） |
產品尺寸：60×195×158.3；包裝尺寸：108×255×198 |
|||||||
注：● 代表支持；-代表不支持 |
||||||||

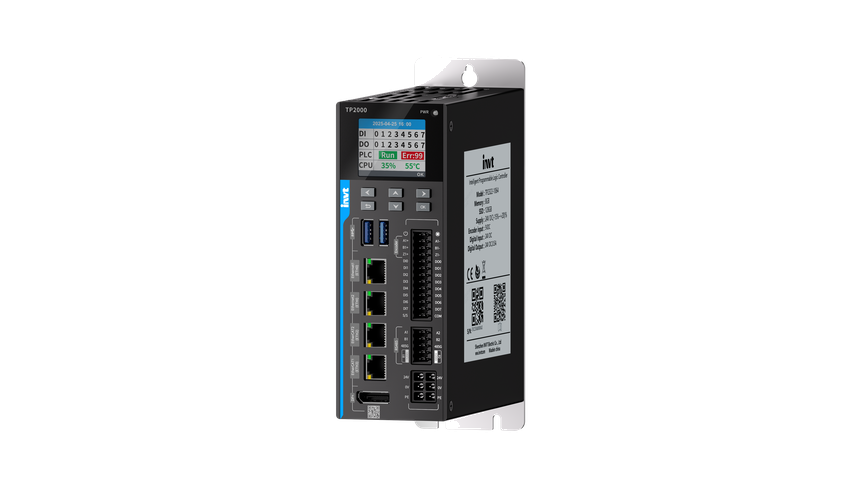

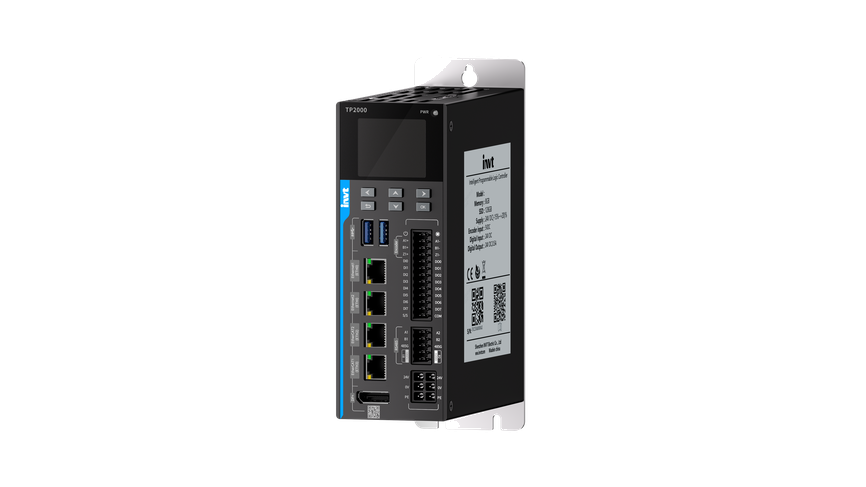

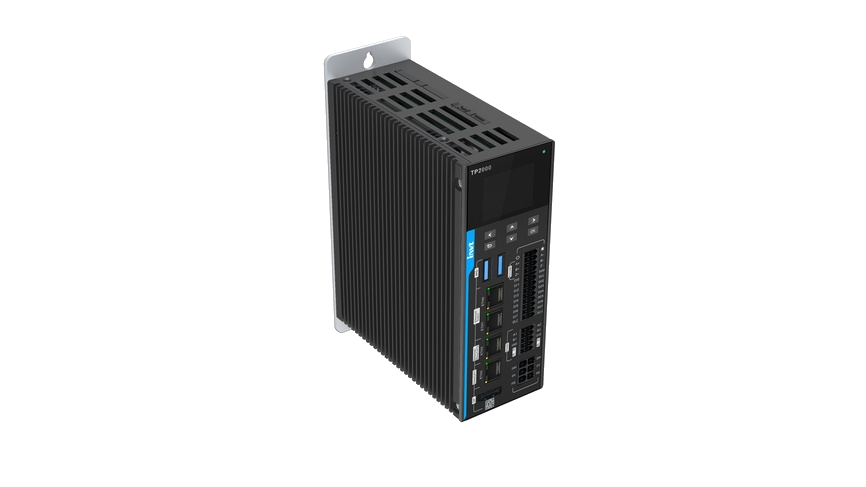

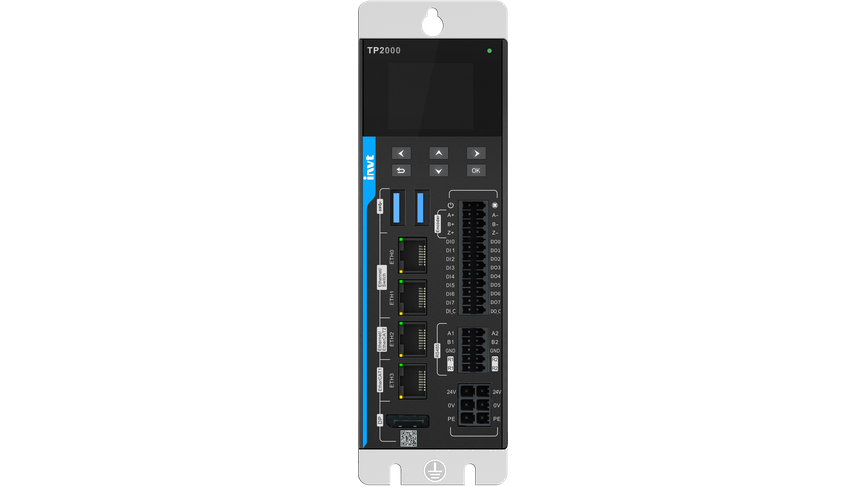

TP2000系列
智能高性能控制器
TP2000系列智能高性能控制器是基于X86硬件平臺、完全符合PLCOpen規范的128軸高性能產線級控制器，組網靈活、性能強勁、能夠輕松實現多軸復雜運動控制及大容量邏輯控制。多功能顯示屏進一步提升易用性、小體積低功耗無風扇設計節約柜內空間、內置UPS實現5MB大容量掉電數據保持、自帶高速I(mǎi)O實現探針、高速比較輸出、脈沖控制等功能，廣泛應用于印刷、包裝、食品、鋰電、3C、光伏、木工、中小型產線、過程控制等行業。
視頻
圖片產品特點
性能強勁
- 500us@32軸運動控制，抖動＜20us，穩定精準
- 多至128軸總線控制，復雜設備應對自如多至128軸總線控制，復雜設備應對自如
- 支持125個I/O從站，多至128000點超大容量邏輯控制
互聯無憂
- EtherCAT、OPC UA、EtherNet/IP、PN主站、Modbus TCP、TCP/IP、UDP、Modbus RTU豐富接口與協議，無縫接入第三方設備
- 以太網口默認獨立IP，實現數據隔離，安全無憂
- 以太網口支持交換機功能，簡化方案配置，靈活便捷
一機雙域
- 物理隔離雙主站，高實時、低實時任務分域處理，極致發揮硬件性能
- 集成省成本，1臺=傳統2臺PLC，消除跨PLC通信延時
- 故障隔離，單域故障自動隔離，避免系統整體癱瘓
信息可視
- 單個節點線纜故障可繼續運行不停機，提升系統穩定性，減少停機損失
- 本地可視化無需第三方組態軟件，可直接訪問程序變量，實時仿真，應用開發更加高效便捷
- Web可視化功能可實現局域網內多終端、分布式訪問，讓控制系統的監測和調整變得更加高效便捷
高階運控
- Buffermode、G代碼、機械手等功能實現多場景集成及多工位產線級集成
環網冗余
- 單個節點線纜故障可繼續運行不停機，提升系統穩定性，減少停機損失
高效調試
- 借助EOE功能，伺服/變頻器調試軟件可通過EtherCAT網絡(luò )直接對伺服/變頻器調試，無需登錄PLC，調試、維護效率大幅提升
大規模分布式I/O
- 借助EOE功能，伺服/變頻器調試軟件可通過EtherCAT網絡(luò )直接對伺服/變頻器調試，無需登錄PLC，調試、維護效率大幅提升
內置UPS
- 內置1秒UPS,無需外置UPS,實現5MB大容量掉電保持，簡化配置，節約空間和方案成本
