| 功能描述 | 規格指標 | ||
| 功率輸入 | 變頻器輸入電壓(V) | 三相 AC 220V(-15%)~240V(+10%) 三相 AC 380V(-15%)~440V(+10%) | |
| 額定輸入頻率(Hz) | 50Hz或60Hz，允許范圍47~63Hz | ||
| 變頻器機芯效率 | >97% | ||
| 主變頻功率輸出 | 輸出電壓（V） | 等于輸入電壓，誤差小于5% | |
| 輸出頻率（Hz） | 0~400Hz | ||
| 風機變頻功率輸出 | 輸出電壓(V) | 等于輸入電壓，誤差小于5% | |
| 輸出頻率(Hz) | 0~50Hz | ||
| 其它電源輸出 | +24VDC電源 | 額定帶載功率24W | |
| 220VAC/110VAC | 額定帶載功率30W | ||
| 運行控制性能 | 控制方式 | 開環矢量，空間電壓矢量 | |
| 調速比 | 異步機1：200(SVC)，同步機1：20(SVC) | ||
| 速度控制精度 | ±0.2%(SVC) | ||
| 速度波動 | ±0.3%(SVC) | ||
| 轉矩響應 | <20ms(SVC) | ||
| 起動轉矩 | 異步機0.25Hz 150%(SVC) 同步機2.5Hz 150%(SVC) | ||
| 過載能力 | 主機變頻：150% 1分鐘 風機變頻：112% 1分鐘 | ||
| 專用功能 | 休眠及喚醒功能，恒壓控制，恒溫控制，附件保養 | ||
| 壓力模擬量輸入 | 2路0~20mA/0~10V輸入 | ||
| 溫度模擬量輸入 | 2路溫度模擬量輸入，分辨率1℃，范圍-40℃~+200℃ | ||
| 數字輸入 | 5路普通DI輸入，最大頻率1kHz | ||
| 數字輸出 | 1路普通DO輸出，50mA/30V | ||
| 電磁閥 | 1組電磁閥線圈控制電壓輸出端子T1A/T1C，提供AC 220V或110V電壓，帶載功率最大30W | ||
| 繼電器輸出 | 1組繼電器常開干接點RO2A/RO2C，觸點容量3A/AC 250V或1A/DC30V | ||
| STO安全轉矩輸入 | 兩路輸入STO1和STO2 | ||
| 故障保護功能 | 提供三十多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能 | ||
| 通訊485 | 1路485通訊 | ||
| 電磁閥輸出 | 默認220V，可設置110V線圈輸出，最大功率30W | ||
| 其它 | 安裝方式 | 壁掛或落地安裝 | |
| 運行環境溫度 | -10~50℃，40℃以上降額使用，每升高1℃降額1% | ||
| 防護等級 | IP20 | ||
| 冷卻方式 | 強制風冷 | ||
| 直流電抗器 | 標配 | ||
| EMC濾波器 | 可選配外置濾波器：滿足IEC61800-3 C2等級要求 | ||
熱門搜索：

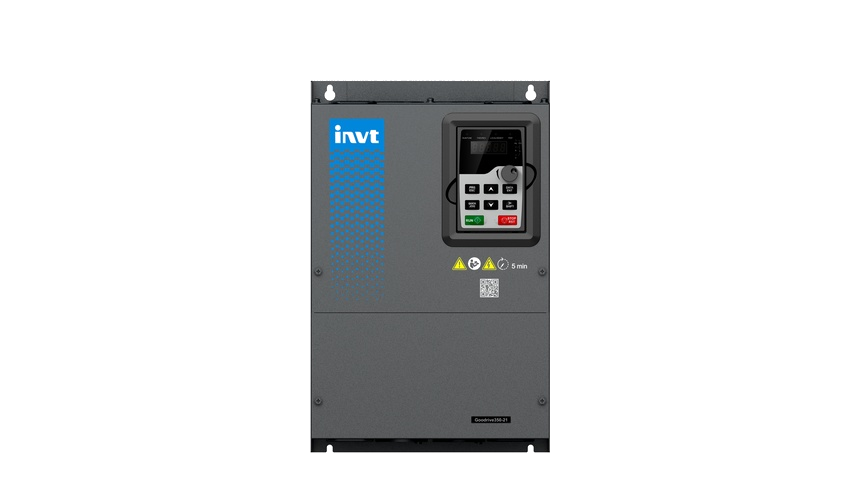

GD350-21系列
空壓機專用雙變頻一體機
GD350-21系列空壓機專用雙變頻一體機是在現有GD300-21系列變頻器基礎上，融入新一代控制平臺技術，結合空壓機特點而設計開發的一款變頻器，是主機、風機全變頻控制的高端空壓機專用一體機，可完美實現空壓機的一體化驅動與管理。
·15~90kW
·380V
·IP20防護等級
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
智控算法、穩定可靠
- 低諧波控制算法，降低電機溫升，延長電機使用壽命。
- 多種控制模式（V/F、矢量、VVC），適應不同類型電機負載。
- 環路帶寬提升10倍，電網/負載波動自適應增強，變頻器運行更穩定。
02
專機設計、簡單易用
- 標配LED鍵盤，直觀顯示，支持參數拷貝，主機、風機參數調試方便。
- 適應匹配多品牌電機參數，降低OC/STO/DEU等參數匹配故障，保障空壓機長時間穩定運行。
- 內置空壓機專用邏輯以及專用接口，不用專用控制器/PLC即可實現空壓機控制的主機、油溫風機雙變頻驅動，恒溫控制更節能。
- 內置110V/220V工頻變壓器，電磁閥專用繼電器接口可直接驅動電磁閥。
- 變頻器散熱風扇采用IP56真空鍍膜風扇，風扇故障率大幅降低，系統運行更穩定。
- 全系列標配內置直流電抗器。
