| 項目 | 規格指標 | ||
| 輸入輸出特性 | 輸入電壓范圍 | AC 400V±15% | |
| 輸入頻率范圍 | 47～63Hz | ||
| 輸出電壓范圍 | 0–額定輸入電壓 | ||
| 輸出頻率范圍 | 0–400Hz | ||
| 電梯基本特性 | 最大樓層 | 64 floors | |
| 最大運行速度 | 6m/s | ||
| 群控數量 | 最大到8臺 | ||
| 通訊方式 | 2組CANbus通訊端口,2組Modbus通訊端口 | ||
| 技術性能特性 | 控制方式 | PG矢量控制 | |
| 過載能力 | 150%額定電流60s 180%額定電流10s | ||
| 啟動轉矩 | PG矢量控制：0Hz/150% | ||
| 速度控制精度 | PG矢量控制：±0.1%最高速度 | ||
| 載波頻率 | 1.0kHz～16.0kHz | ||
| 外圍接口特性 | 開關量低壓輸入口 | 26路開關量低壓輸入口，DC24V/4.5～8mA 可通過撥碼開關PW來選擇低電平或高電平輸入方式。 | |
| 高壓檢測輸入口 | 5路高壓檢測輸入口，AC/DC110V | ||
| 開關量輸出口 | 6路開關量輸出口，DC30V/5A，AC250V/5A， 其中Y3-Y6可根據F0_70/71多功能輸出。 | ||
| CAN通訊端口 | 2路獨立CAN通訊端口 | ||
| 編碼器端口 | 內置正余弦、集電極NPN輸出、推挽輸出的編碼器接口、可擴 展Endat編碼器、UVW編碼器、旋轉變壓器接口 | ||
| 功能特性 | 運行模式 | 快車、檢修、返平層、開門再平層、UPS、井道自學習 | |
| ?？糠绞?/td> | 以距離為原則，實時生成運行曲線直接?？?/td> | ||
| 啟動轉矩補充 | 采用速度環及位置環兩種獨立的調節方式 實現無稱重裝置的平穩啟動 | ||
| 電機自學習方式 | 同步機采用帶載旋轉自學習方式，異步機采用靜態自學習方式 | ||
| 井道自學習方式 | 精確記錄樓層位置及強迫減速開關位置 | ||
| 自動電壓調整 | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 操作與監控 | 操作器鍵盤 | 由5位數碼管、8個指示燈及5個按鍵組成，可進行故障查詢、 呼梯、電機自學習及井道自學習、測試類操作 | |
| 手持操作器 | 可進行參數設置及參數的上傳及下載、軟故障查詢、手動呼梯 等操作。 | ||
| APP易調軟件 | 可進行參數設置及上傳下載、故障查詢、手動呼梯等操作。 | ||
熱門搜索：

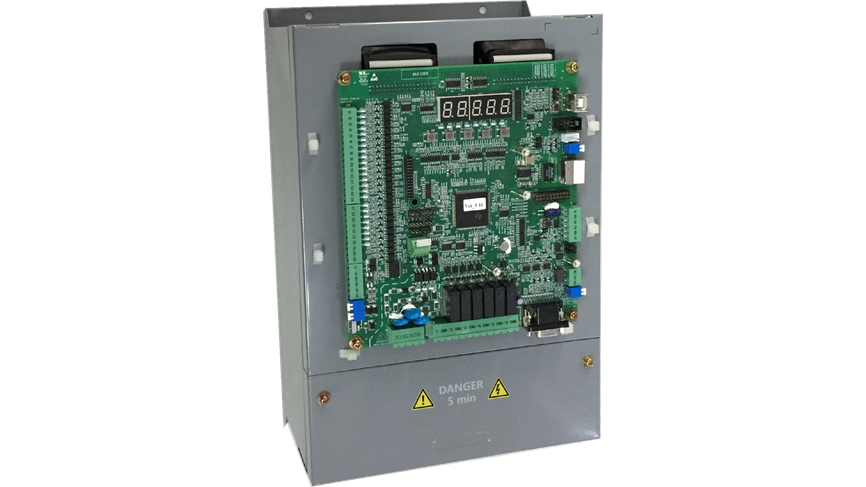

EC300B電梯智能一體機
EC300智能整體機集驅動技術、能量回饋技術、控 制技術、網絡(luò )通訊技術為一體設計理念的新一代四象限智能化電梯控制系統。通過四象限驅動、控制、管理有機地結合為一體，應用于電梯領域特有的位勢能負載場合，使產品在節能高效性、安全可靠性、操作簡易性、經濟實用性等方面都有了全方位的優化提高。
·7.5-30kW
·四象限節能技術
·STO，SIL3
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
性能與控制能力
- 最高樓層 64層，最大梯速 10m/s
- 支持 直接?？?，N條曲線自動生成，超短層自動識別
- 新型 PWM死區補償技術，有效降低電機噪音并減少系統損耗
- 具有豐富、先進的電梯操作功能，能充分滿足客戶的各種需求
02
安全與可靠性
- 安全使能硬件輸入符合 EN81規范
- 門邏輯智能學習
- 電梯故障分級處理
- 抱閘力智能偵測
03
調試與維護便捷性
- 支持 手機APP、液晶操作器 調試方式
- 支持 轎廂內調試
- 主板自帶 簡易人機操作界面，方便現場調試
- 電梯 樓層自學習時對井道開關智能判斷
- 電機自學習電流環自動調諧
04
系統通訊與接口能力
- 支持 CAN 和 RS485 通訊接口
- 系統接線靈活，方便系統集成
- 支持外呼板物理樓層自適應
05
節能與系統效率
- 高效回饋電網節能技術
06
系統通訊與接口能力
- 高度集成的功率模塊
- 結構緊湊，方便實現 小機房控制柜設計
