| 項目 | 規格指標 | ||
| 輸入輸出特性 | 輸入電壓范圍 | AC 400V±15% | |
| 輸入頻率范圍 | 47～63Hz | ||
| 輸出電壓范圍 | 0–額定輸入電壓 | ||
| 輸出頻率范圍 | 0–400Hz | ||
| 電梯基本特性 | 最大樓層 | 64 floors | |
| 最大運行速度 | 6m/s | ||
| 群控數量 | 最大到8臺 | ||
| 通訊方式 | 2組CANbus通訊端口,2組Modbus通訊端口 | ||
| 技術性能特性 | 控制方式 | PG矢量控制 | |
| 過載能力 | 150%額定電流60s 180%額定電流10s | ||
| 啟動轉矩 | PG矢量控制：0Hz/150% | ||
| 速度控制精度 | PG矢量控制：±0.1%最高速度 | ||
| 載波頻率 | 1.0kHz～16.0kHz | ||
| 外圍接口特性 | 開關量低壓輸入口 | 26路開關量低壓輸入口，DC24V/4.5～8mA 可通過撥碼開關PW來選擇低電平或高電平輸入方式。 | |
| 高壓檢測輸入口 | 5路高壓檢測輸入口，AC/DC110V | ||
| 開關量輸出口 | 6路開關量輸出口，DC30V/5A，AC250V/5A， 其中Y3-Y6可根據F0_70/71多功能輸出。 | ||
| CAN通訊端口 | 2路獨立CAN通訊端口 | ||
| 編碼器端口 | 內置正余弦、集電極NPN輸出、推挽輸出的編碼器接口、可擴 展Endat編碼器、UVW編碼器、旋轉變壓器接口 | ||
| 功能特性 | 運行模式 | 快車、檢修、返平層、開門再平層、UPS、井道自學習 | |
| ?？糠绞?/td> | 以距離為原則，實時生成運行曲線直接?？?/td> | ||
| 啟動轉矩補充 | 采用速度環及位置環兩種獨立的調節方式 實現無稱重裝置的平穩啟動 | ||
| 電機自學習方式 | 同步機采用帶載旋轉自學習方式，異步機采用靜態自學習方式 | ||
| 井道自學習方式 | 精確記錄樓層位置及強迫減速開關位置 | ||
| 自動電壓調整 | 當電網電壓變化時，能自動保持輸出電壓恒定 | ||
| 操作與監控 | 操作器鍵盤 | 由5位數碼管、8個指示燈及5個按鍵組成，可進行故障查詢、 呼梯、電機自學習及井道自學習、測試類操作 | |
| 手持操作器 | 可進行參數設置及參數的上傳及下載、軟故障查詢、手動呼梯 等操作。 | ||
| APP易調軟件 | 可進行參數設置及上傳下載、故障查詢、手動呼梯等操作。 | ||
熱門搜索：

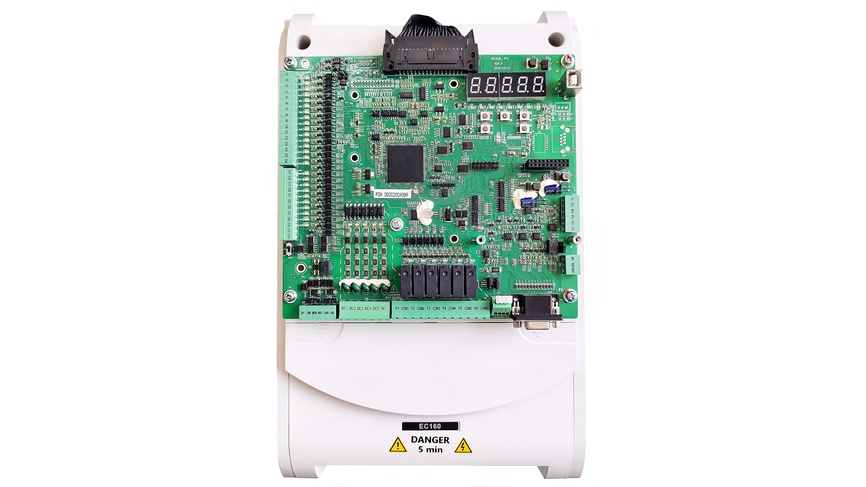

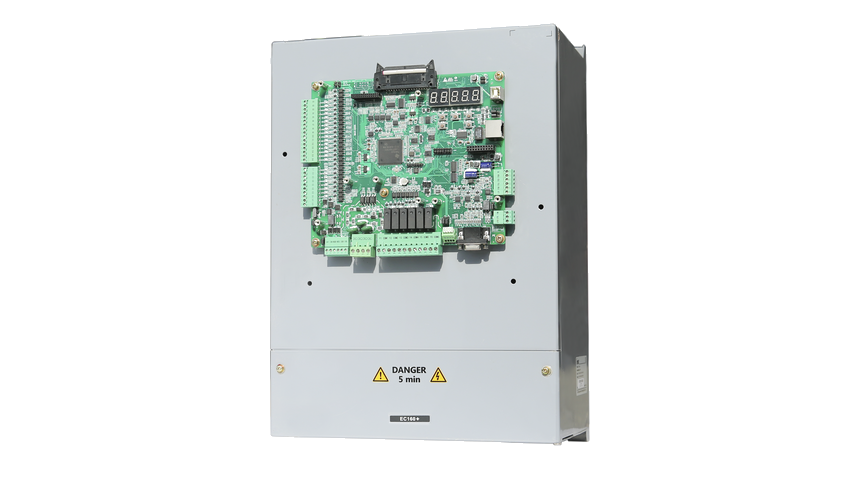

EC160A電梯智能一體機
EC160A電梯智能整體機是集驅動技術、控制技術、網絡(luò )通訊技術為一體設計理念的新一代智能化電梯控制系統。它采用先進的變頻矢量控制技術、智能化電梯控制技術、網絡(luò )通訊技術，將電梯的驅動、控制、管理有機地結合為一體，使產品在安全可靠性、操作簡易性、經濟性、個性化設計等方面都有了全方位的優化提高。
·2.2-55kW
·STO，SIL3
·最高支持64層，最大速度6m/s
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
安全可靠
- 嚴格按照IEC標準和ISO 14001環境管理體系進行設計，并通過歐盟認可的TUV機構認證，獲得TUV-CE及EMC指令認證。關鍵器件通過靜態安全認證，并采用多重安全保護設計，全面符合EN 81和GB/T 7588電梯安全標準。
- 具備轎廂位置自動修正、強迫減速開關監控、越程與蹲底保護、內置示波器電路、數據黑匣子及基站互鎖等功能。
- 冗余安全設計，大幅提升電梯整體運行安全性。
02
使用簡易
- 電梯專用一體化設計，布線簡潔，調試便捷。
- 內置數字顯示與操作按鍵，支持手持操作器、PC調試軟件及手機APP控制。
- CAN全串行通信，實現高速、可靠的數據傳輸（可選RS485通信用于廳外顯示）。
- 控制與驅動一體化結構，體積緊湊，適用于小機房控制柜安裝。
03
智能化，高性能
- 支持智能化、網絡(luò )化群控，并內置物聯網接口，可接入智能物聯網平臺。
- 根據負載特性自動調節載波頻率。
- 先進的無稱重啟動補償技術。
- 兼容同步電機與異步電機，支持靜態與動態自學習。
- 采用基于距離的直接?？考夹g(shù)，自動生成S曲線，實現平滑無級調速。
04
特色功能
- 支持單相 AC220V 供電的應急救援功能（經濟型解決方案）。
- 具備完善的維護功能。
- 電流環自適應自整定。
- 平層精度獨立調節。
- 廳外召喚板自適應物理層。
- 智能抱閘力檢測。
- 具備門機邏輯自學習、門鎖短接自檢測等多種智能功能
