| 項目 | 兩象限 | 四象限 | ||||||||
| 輸入 | 電壓等級 | AC 3PH | AC 3PH | |||||||
| 3kV | 6kV | 4.16kV | 6kV | 6.6kV | 10kV | 11kV | 6kV | 10kV | ||
| 電壓波動范圍 | -15%~+10% | |||||||||
| 電壓頻率 | 50/60Hz；±5% | |||||||||
| 功率因數 | ≧0.97（滿載時） | |||||||||
| 系統效率 | ≧96%（滿載時） | |||||||||
| 電流諧波 | ≦4% | ≦2% | ≦4% | |||||||
| 輸出 | 電壓范圍 | 0~額定輸入電壓 | ||||||||
| 頻率范圍 | 0~120Hz(可定制) | |||||||||
| 電流諧波 | ≦4% | ≦2% | ≦4% | |||||||
| 控制性能 | 控制方式 | 矢量化V/F控制；無PG矢量控制(SVC)；有PG矢量控制(VC) | ||||||||
| 調速比 | 1:50（VF）；1:100（SVC）；1:200（VC） | |||||||||
| 速度控制精度 | ±1%（VF）；±0.4%（SVC）；±0.2%（VC） | |||||||||
| 轉矩響應時間 | ＜200ms（SVC）；＜100ms（VC） | |||||||||
| 啟動轉矩 | 0.5Hz 150%額定轉矩(SVC)；0Hz 180%額定轉矩(VC) | |||||||||
| 過載能力 | 120%：120s；150%：5s；200%：立即保護 | |||||||||
| 加減速時間 | 0-3600s(可定制) | |||||||||
| 回饋控制方式 | 無 | 同步整流控制技術 | ||||||||
| 回饋能力 | 無 | 100%，即變頻器的最大回饋功率與最大輸出功率相同 | ||||||||
| 用戶端子 | 開關量輸入 | 8路數字量輸入（可擴展，可編程） | ||||||||
| 開關量輸出 | 8路繼電器輸出（可擴展，可編程） | |||||||||
| 模擬量輸入 | 3路：AI1、AI2：0~10V/0~20mA；AI3：-10V~10V | |||||||||
| 模擬量輸出 | 4路：AO1、AO2、AO3、AO4：0~10V/0~20mA | |||||||||
| 高速脈沖輸入 | 1路：輸入范圍：0~50kHz | |||||||||
| 高速脈沖輸出 | 1路：輸出范圍：0~50kHz | |||||||||
| 保護功能 | 系統保護 | 過流、過壓、欠壓、電機過載、變頻器過載、缺相，過熱、溫控儀故障、門禁故障、通訊故障等 | ||||||||
| 單元保護 | 欠壓、過壓、電源、過熱、輸入缺相、VCE故障、電源故障、通訊故障、旁路失敗等 | |||||||||
| 人機界面 | 觸摸屏 | |||||||||
| 通訊方式 | 支持Ｍodbus協議(提供標準RS485接口)，Profibus和以太網方式可選配 | |||||||||
| 安裝方式 | 機柜安裝 | |||||||||
| 防護等級 | IP30 | |||||||||
| 噪音等級 | ≤75dB | |||||||||
| 進出線方式 | 下進下出，其他方式選配 | |||||||||
| 冷卻方式 | 強制風冷 | |||||||||
| 控制電源 | AC 380V±10% | |||||||||
| 環境溫度 | -5℃~+40℃, 40℃以上可降額使用，最高運行溫度50℃；每升高1℃，降額容量1.5%。溫度60℃空載運行 | |||||||||
| 環境濕度 | 5%~95%，無凝露 | |||||||||
| 海拔高度 | 1000m以下，超過1000m需降額使用，每升高100m，降額容量的1% | |||||||||
| 存儲環境 | 應存放于無塵、無陽光直射、無可燃或腐蝕性氣體、無油污、無水蒸氣和振動的場合 | |||||||||
| 振動幅度 | 0.59g以下? | |||||||||
熱門搜索：

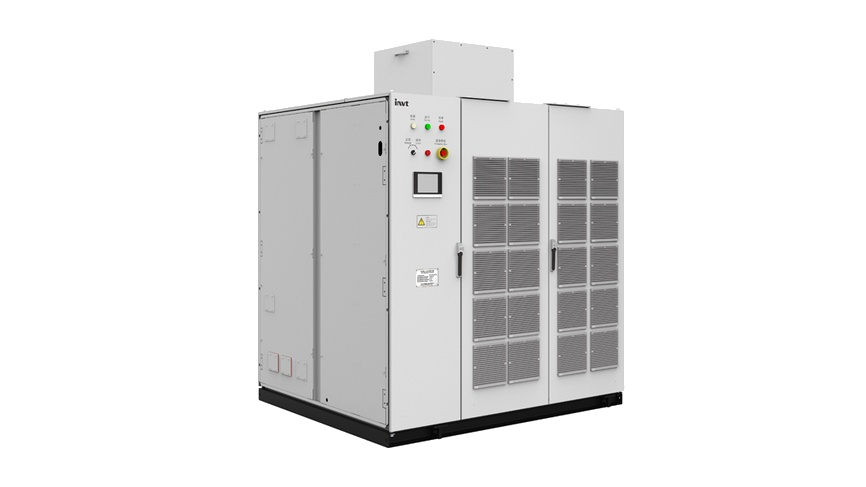

GD5000系列
高壓變頻器
GD5000系列矢量高壓變頻器是深圳市英威騰電氣股份有限公司自主研發、設計、生產的第二代高壓變頻調速裝置，系統采用了主流的功率單元串聯技術，以DSP+ARM+FPGA三核處理器為控制核心，集成了電機矢量控制算法，具有控制精度高，響應速度快，低頻大轉矩等特點，十分適用于高壓異步電機和同步電機節能調速以及工藝改善，已經廣泛應用于風機、泵、壓縮機、皮帶機、提升機等負載。
·250KVA~17500KVA
·3~11KV
·IP30(其他防護等級定制)
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
強大的電網適應性
- 《中華人民共和國電力行業標準DL/T1648-2016》(高低電壓穿越)起草方之一。
- 電網瞬時停電（如切換、打雷）時，“瞬停不停車” 技術能讓變頻器在限定時間內不因瞬時掉電而停機。
- 電源跌落等瞬時故障恢復后，0.1~1 秒內變頻器自動啟動并輸出設定頻率，拖動電機運行至設定狀態。
02
全頻段轉速追蹤
- 無論電機處于何種運轉狀態，都能精準追蹤并實現 “飛車啟動”—— 停機后通過采集電機反電動勢，分析出電機當前運行頻率；若是同步機，還需分析轉子旋轉角度，以此作為初始值啟動變頻器，達成無沖擊的飛車啟動效果。
03
優良的低頻控制性能
- GD5000 高壓變頻器通過死區補償 + VF 抑制震蕩算法，實現：
一、低頻下穩定運行
二、低頻下大轉矩輸出
無論是 VF 控制還是矢量控制的變頻器，均可在 1Hz 左右輸出最大轉矩。
04
雙路供電，穩定可靠
- 控制系統電源采用雙路冗余技術：
一路為用戶提供的 AC380V 電源； 另一路由變頻器從變壓器二次側內引出； 兩路外部電源構成雙電源，可實現自動切換。
可選配 UPS，在兩路電源同時掉電時，可保證 30min 續電能力。
05
單元旁路
- 功率單元可在發生故障時，通過內部模塊 IGBT 實現電子旁路，同時也支持選配外部接觸器實現機械旁路。
06
中性點偏移技術
- GD5000 將單元旁路技術與 AVR 技術結合，支持中性點偏移旁路，使得旁路后的最大電壓輸出能力對應的轉速之內，仍然是可以滿載運行的；同時也支持對稱旁路。
07
主從控制
- 多電機驅動系統解決方案，能夠實現多臺電動機調控，達到功率平衡的效果；
- 光纖環路連接，最多支持 16 臺電機實現主從控制，主機可根據現場情況靈活配置。
08
同步切換
- 通過 “鎖相追隨” 控制技術，實現電機在變頻和工頻之間平滑無沖擊切換；
- 適用于一拖多和大容量電機軟啟。
