作為家具前端產業，木工機械行業與定制家居產業“同興”,人們對家居產品質量和環保性的日益重視，據相關數據顯示，全球木工機械市場規模每年都在以5%-7%的速度增長，木工機械設備也在不斷進行技術創(chuàng )新。

目前人造板在板式家具制造業、建筑裝修業等領域廣泛應用，傳統的通用圓鋸機已經無法滿足加工工藝的需求。因此，裁板鋸作為一種專門用于板材開料的設備得到快速發展，不僅需要裁切板材，還可進行社會(huì )邊緣修整、開槽等加工，為板材加工技術提供了全方位的解決問題方案。

后上料雙推手裁板鋸設備原理

裁板鋸主要用于對膠合板、刨花板、纖維板、貼面板、層積板、細木工板、拼接實木板及塑料板進行開料，根據衣柜等各類板式家具的尺寸進行切割，客戶根據需要裁據的尺寸在觸摸屏上直接設置，尺寸大小由送料伺服走位置控制，上料這個環通過大型液壓平來實現，比前端人工上料節省了不少人工成本，且效率大大提高，上料后，送料伺服運行設置的位置后，氣缸夾緊工件，副據伺服帶動鋸齒高速橫切木板，后送料伺服繼續送料，副據伺服繼續橫切；

英威騰方案

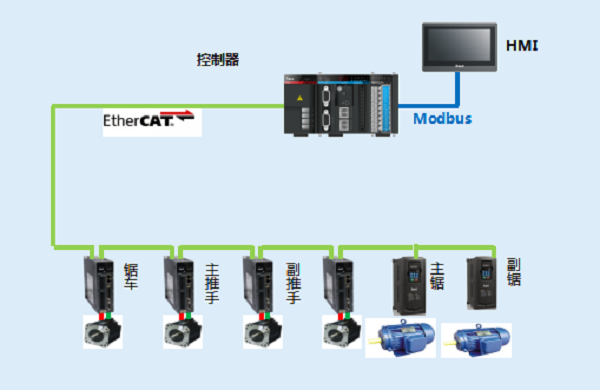

為實現裁板鋸工藝需求，英威騰使用DA260系列伺服驅動和GD20系列變頻器在裁板鋸設備上的配套使用，該方案支持EtherCAT總線，實現了對各軸當前位置與速度的精確反饋實時控制，提高了設備的運行安全性和系統的運行效率。

方案優勢

1）DA260具備動態制動功能，可在高速運轉下快速急停，保證設備運行安全。

2）采用23位高精度多圈絕對值編碼器，無需外接原點開關，定位準確且方便快捷。

3）伺服響應性能優秀，機械啟停加減速快，定位時間短，運行平穩無抖動。

4）使用Ethercat總線通訊伺服，支持上位機同時與多臺伺服通訊控制，位置速度快速反饋，提高加工效率。

5）使用GD20系列變頻器，質量可靠，操作簡單。

客戶收益

· 精確性

兩組推手獨立驅動，協同工作，可同時鋸切兩張不同尺寸的板件，并將效率提升30%，切板精度可達到±0.1mm。

· 高效性

采用伺服控制和齒輪齒條傳動，系統運行平穩快速，最大鋸切速度和回程速度分別達到95m/min和120m/min。

· 安全性

23位高精度多圈絕對值編碼器，定位精準，低速運行平穩，加工木料表面光滑，且帶有電池盒，即使斷電也能保存位置，使用方便。

英威騰裁板鋸方案具備安全性高、位置定位準確、運行穩定等優點，并帶來了顯著的客戶收益。隨著科技的不斷進步，木工機械設備越來越智能化，英威騰安全可靠、節能高效的系統解決方案將助力提升行業生產效率、制造技術、產品品質和智能化程度。同時還會(huì )更加注重環保性能，對木材的需求和利用率將會(huì )進一步提高，為木工機械行業的發展提供更多選擇。

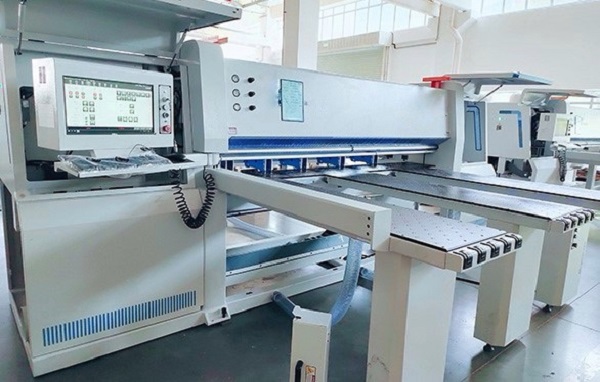

圖1 現場機械設備圖

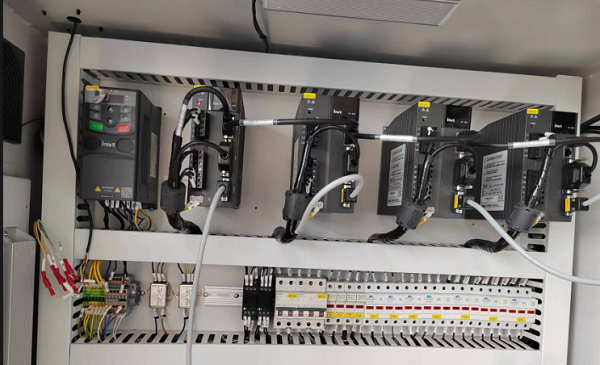

圖2 現場電氣布局圖
