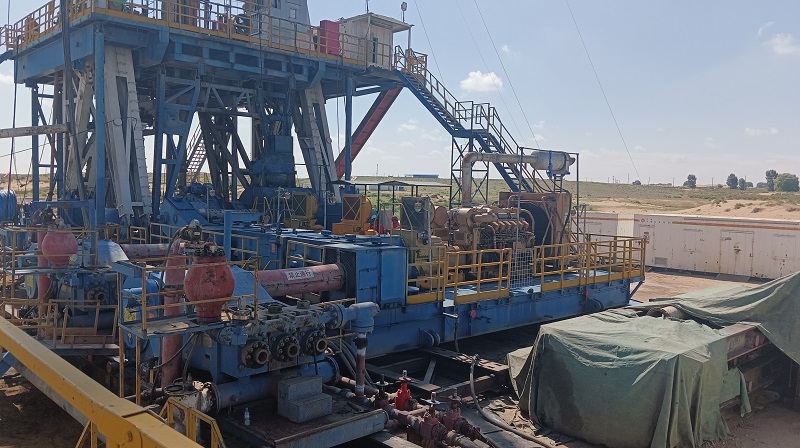

近年來，油氣鉆探技術發展迅速，泥漿泵作為鉆探設備的重要組成部分，起著十分重要的作用。

在常用的正循環鉆探中﹐它是提供高壓鉆井液，以清除井底已破碎的巖石，保證繼續鉆進；同時冷卻鉆頭，防止井噴、井塌；傳遞動力驅動井下動力鉆具（渦輪、螺桿動力鉆具）作用。石油勘探和油田開發的各項任務中，對鉆井起著十分重要的作用。

項目挑戰

常用的泥漿泵是活塞式或柱塞式的，此項目泥漿泵組動力控制系統由低壓饋電、變頻器、自動化控制系統等組成，需要達到以下要求：

(1)能輸送高濃度、高粘度泥漿。

(2)輸送液體流量穩定，無溢漿、脈動、攪拌和剪切現象。

(3)在低流量下也能保持較高的排出壓力，要有足夠的過載能力。

(4)自吸能力強，無需安裝底閥，可直接泵送液體。

英威騰方案

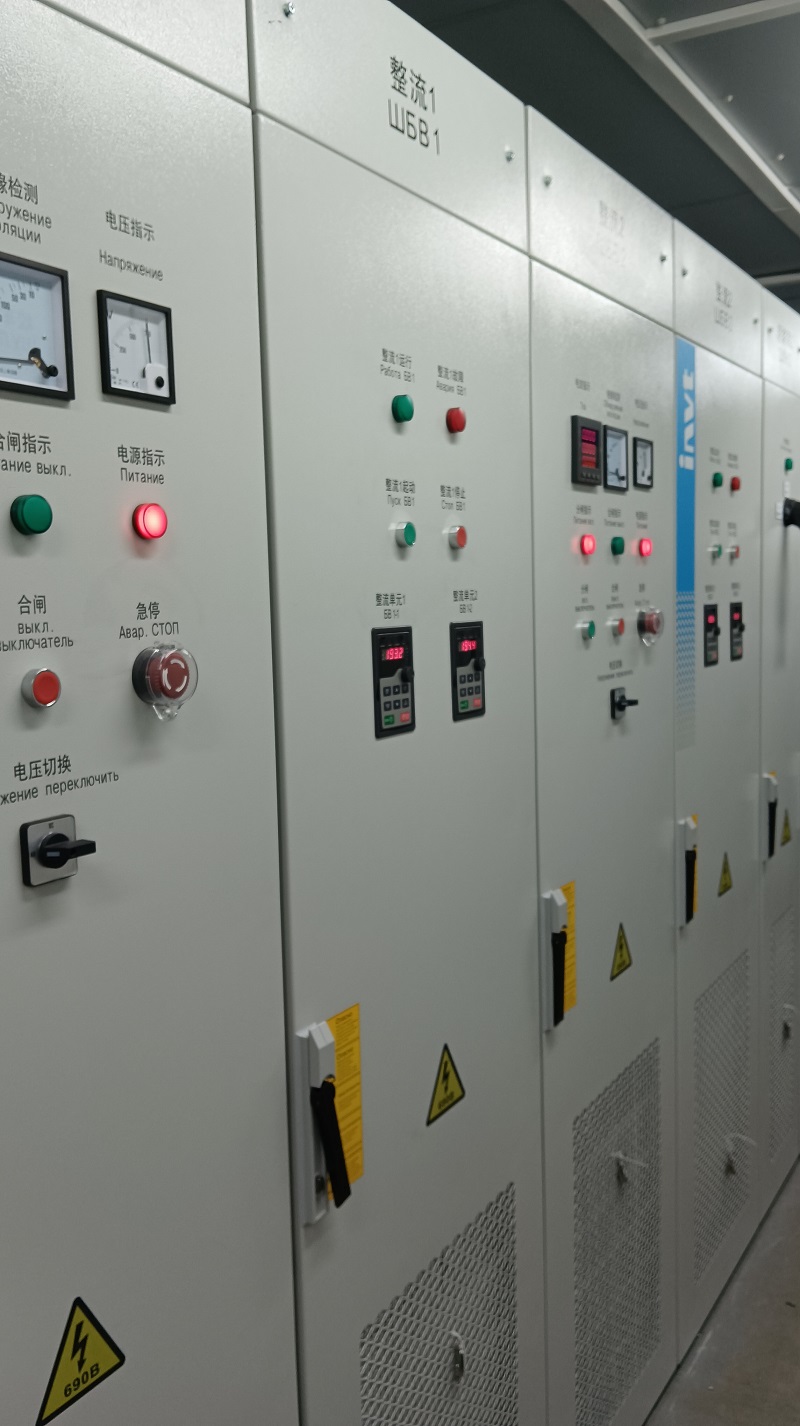

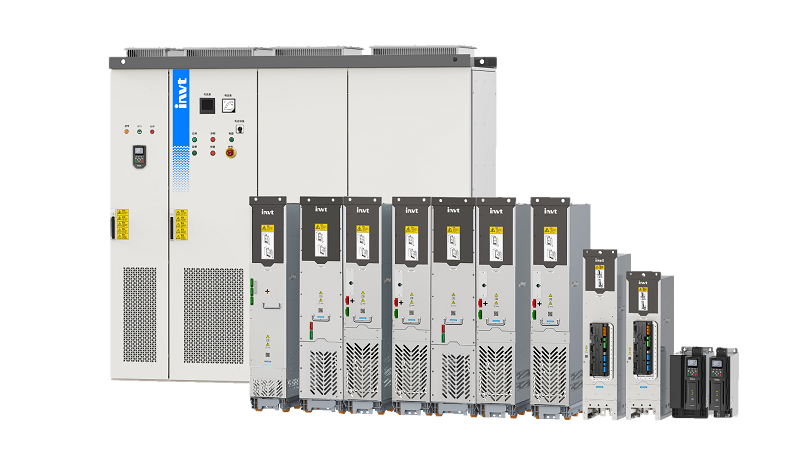

根據實際需求，驅動方面英威騰提供整體解決方案，泵組變頻器采用GD880系列原廠柜機，變頻柜內集成進線開關、LCL濾波器、整流單元、逆變單元、通訊模塊及輔助控制電路（AC 220V）；采用模塊化設計，具有維修更換方便，集成化程度高等特點，并配有熔斷器保護。

灌注泵采用GD880系列單傳變頻器驅動，實現變頻一拖二控制方式。變頻器與控制系統采用Profinet通訊協議進行通訊，同時可以實現通訊與端子控制切換。

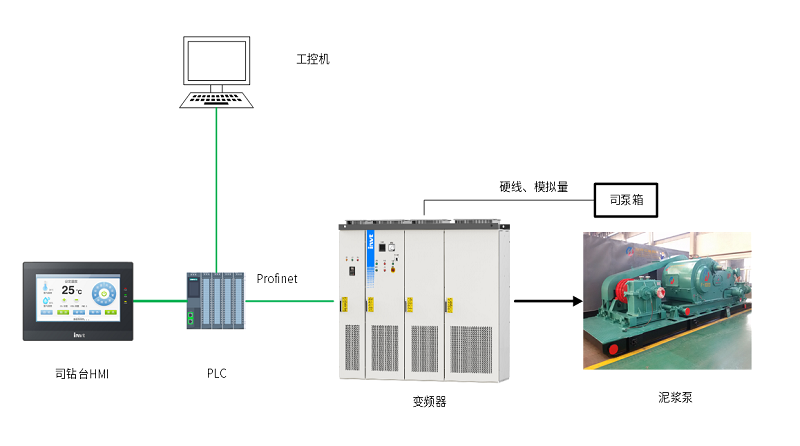

系統拓撲

客戶價值

(1)性能優異：采用DSP+FPGA+ARM三芯片控制架構，I/O、總線、編碼器等信號、電機算法統一由DSP處理，響應高效，穩速精度 ± 0.01%，轉矩精度? ±3%，保證輸送液體流量穩定，無溢漿現象。

(2)高度集成：模塊化設計，如積木般靈活搭建，高功率密度、節省柜體空間，針對集裝箱VFD電氣房安裝維護空間小的特點進行了良好的適配。

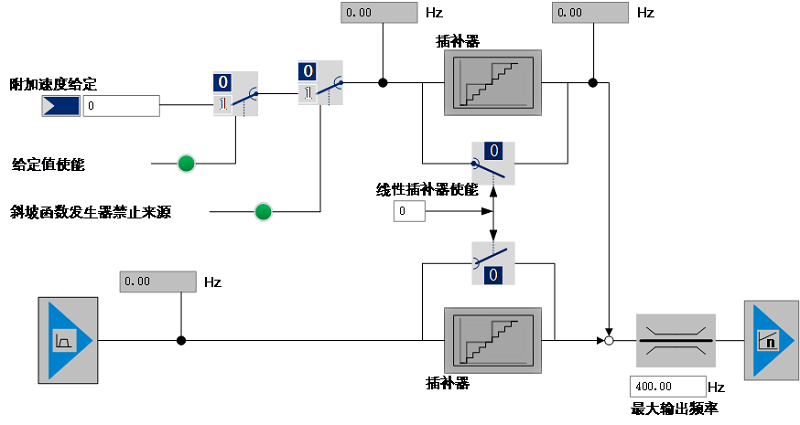

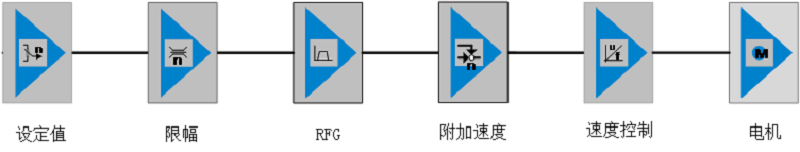

(3)調試方便：標配LCD，不翻手冊即可調試，標配以太網接口，支持上位機功能流圖及自由編程，條理清晰，使用方便，故障黑匣子支持10通道指定時間內512個數據存儲，可實現100組故障波形存儲（循環覆蓋）,無需二次復現。

(4)互聯互通：支持PG、I/O、通訊等拓展功能，實現工業設備互聯互通，支持主流的通訊協議，可以良好的兼容鉆機控制系統，雙通道總線適配器，支持內部切換，解決大型過程控制冗余備份問題，確保通訊暢通。

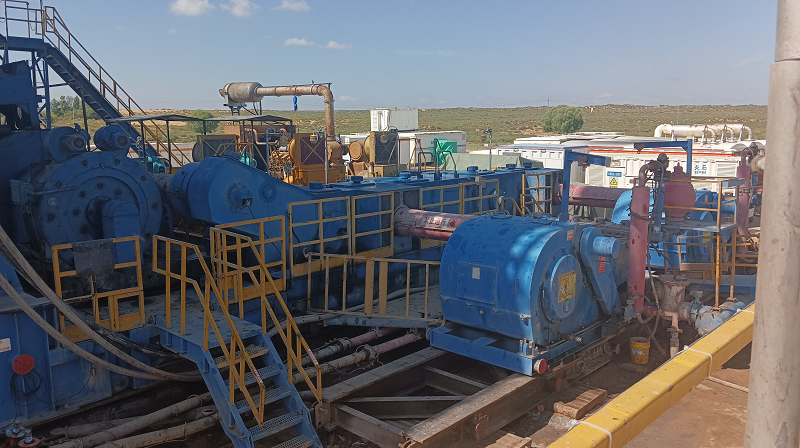

該泥漿泵方案順利完成現場應用，得益于長期的經驗積累和技術創(chuàng )新，再次驗證了英威騰產品、解決方案、售后服務等方面的水平。除以上石油鉆探應用外，英威騰在原油開采、油氣運輸、煉化加工等主要環節均有業績覆蓋，持續助力國家能源事業。
