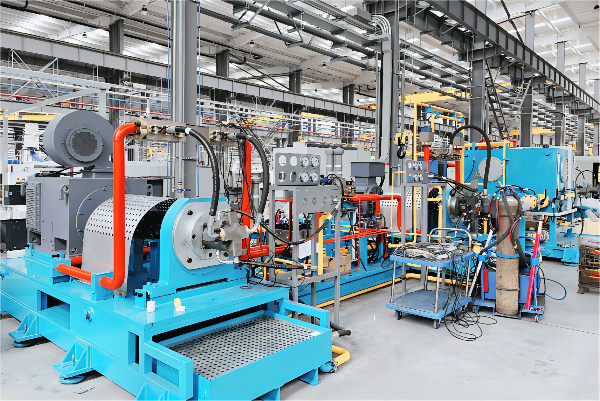

國內某知名液壓元件、液壓系統生產制造商研發的首套大功率能量回饋型液壓馬達加載測試系統，用于企業液壓系統的開發、測試以及技術應用；該系統工作時驅動電機通過聯軸器帶動液壓泵轉動，被測馬達由液壓泵驅動，同時被測馬達由聯軸器與負載電機進行連接，負載電機為被測馬達提供所需的負載轉矩，從而實現對馬達的加載測試。

相較傳統電機加載測試系統，能量回饋型加載系統是液壓馬達加載測試的一種優選方案，該方案具有響應速度快、節能高效的特點；在測試過程中，負載所消耗的絕大部分機械能能夠通過變頻器再回饋到電網，從而達到節能測試的目的；四象限運行的有源整流回饋單元不僅能消除高次諧波，提高功率因數，而且不受電網波動的影響；這特別適用于液壓泵和馬達測試的綜合試驗臺。

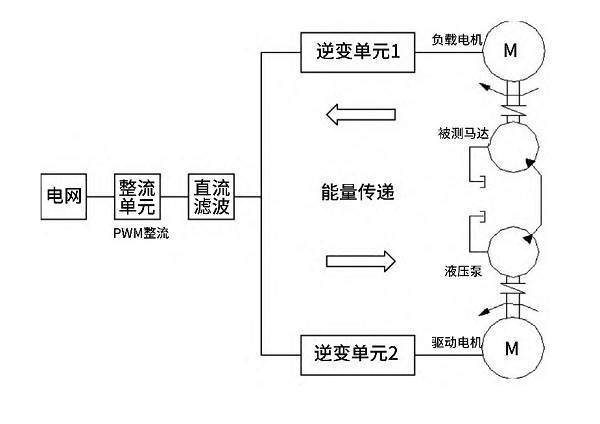

能量回饋型加載系統原理圖

客戶需求

交流異步電機因其既可以運行于電動狀態下，又能夠運行在發電狀態下，因此要求變頻器能夠將異步電機設置在不同的工況下，完成電動和能量回饋的四象限運行；并同時滿足以下要求：

1、閉環矢量控制：支持速度、轉矩控制；并滿足馬達重過載實驗工況；

2、穩速精度高：支持被測馬達長時間疲勞實驗；

3、轉矩響應快：支持額定轉速、轉矩內，液壓馬達高頻次正反轉沖擊實驗；

4、低諧波：對周邊弱電設備、儀器無干擾；

5、總線控制：支持Modbus、Profinet通訊控制要求。

英威騰方案

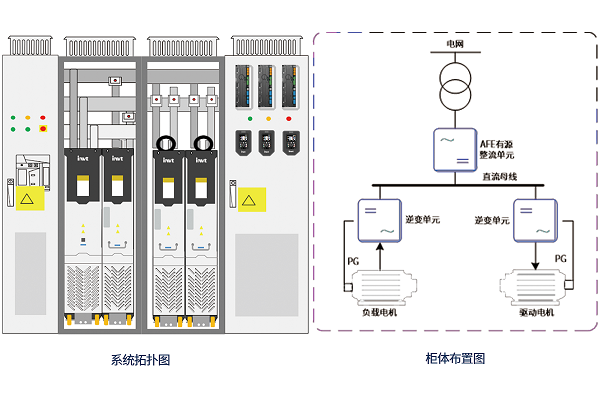

根據測試臺控制要求，英威騰提供四象限變頻柜機整體解決方案，采用GD880系列工程傳動產品，集成進線柜、有源整流柜、逆變柜及控制柜；產品基于DFX理念進行模塊化設計，采用先進控制算法，具有優異的速度和轉矩控制性能；其拓撲及柜體布置如下：

進線柜：含進線保護斷路器、上電緩存組件及供電模塊；

整流柜：含有源整流單元、LCL濾波單元、快速熔斷器及直流母排；

逆變柜：含逆變單元、輸出電抗器、快速熔斷器及共模濾波器；

控制柜：含有源整流控制盒、逆變控制盒、操作面板以及輔助控制回路等。

方案價值

英威騰GD880四象限變頻柜機采用單整流加雙逆變方案，整流部分采用超低諧波有源整流技術；單元控制盒采用最新DSP+FPGA+ARM三芯片架構，I/O、總線、編碼器等信號、電機算法統一由DSP處理，響應高效；以太網監控、實時時鐘、SD卡存儲統一由ARM處理，實時操作；DSP、FPGA、ARM經高速總線實時交互數據，實現高速高精度環路控制運算及發波控制，確保驅動系統卓越的動態響應和控制性能。同時GD880四象限變頻器還具有以下幾個特點：

==有源整流四象限運行：采用直流母線電壓環、坐標變換及VD矢量變換等技術根據電網電壓、母線電壓及輸入電流自動控制IGBT的驅動，有效保證回饋電能質量；且變頻器輸入電流小，功率因數高（≥0.99@滿載），功率密度大，諧波含量?。═HDI < 5%（@ 額定功率）THDU < 5% ），大大減少了對電網的污染；

==優異的過載能力：以連續運行電流I_Hd為基準，負載周期內允許以150%持續過載60s或以180%持續過載10s；滿足液壓馬達重載測試工況；

==動態響應及穩速精度高：轉矩響應：<5ms、穩速精度：± 0.01%，完全滿足液壓馬達30次/分鐘高速正反轉沖擊實驗及長時間疲勞實驗；

==多總線冗余控制：支持主流通訊協議（Modbus/Profibus-DP/Profinet/CANopen等）及雙通道總線控制，支持內部切換，解決過程控制通訊冗余備份問題，確保通訊暢通。

==專業的柜體設計：整套變頻器柜從設計到生產處于全面質量管控體系之下，主回路功率柜體均經過標準化測試驗證；柜體熱仿真、機械力學仿真等專業化的設計手段有效保障了產品耐用性及可靠性。

由于異步電機外特性曲線范圍比較廣，幾乎可以滿足其覆蓋范圍內的所有參數的測試；轉速在200 r /min以上時，功率回收效率可以在50%～70%。但初期投資較高，因而特別適合連續時間長、可靠性要求高以及高速、高功率的測試工況。

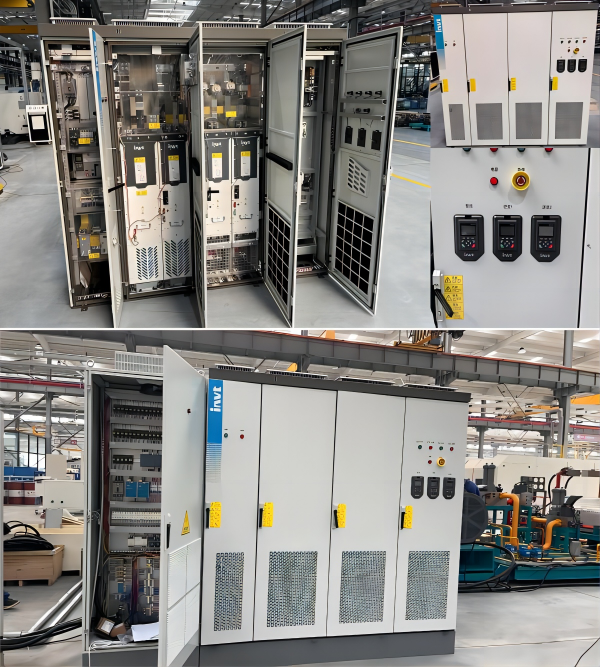

變頻柜現場

英威騰GD880系列四象限變頻器應用于該測試平臺中，對于液壓馬達性能和質量的提升，液壓系統的優化調整、以及新技術研發等方面提供了有力支持。
