| 規格 | 說明 | ||
| 端口 | 通信功能 USB | 1:1通信上位機軟件（標配） | |
| 通信功能 RS485 | 1:n通信（標配） | ||
| 通信功能 CANopen | 1:n通信（標配） | ||
| 通信功能 EtherCAT | 1:n通信（標配） | ||
| 從站基本性能 | 支持服務 EtherCAT | CoE（PDO、SDO） | |
| 同步方式 EtherCAT | 分布式時鐘 | ||
| 傳輸媒介 EtherCAT | 帶屏蔽的超5類或更好網線 | ||
| 從站數 EtherCAT | 最多支持65535臺，實際組網使用時建議低于128臺 | ||
| 最小同步周期 EtherCAT | 125μs | ||
| 物理層 | 100BASE-TX | ||
| 波特率 | 100 Mbit/s (100Base-TX) | ||
| 雙工方式 | 全雙工 | ||
| 拓撲結構 | 環形、線形 | ||
| 傳輸距離 | 兩節點間小于100M（環境良好，線纜優良） | ||
| 同步抖動 | <1μs | ||
| 控制模式 | 位置控制；速度控制；轉矩控制；位置/速度模式切換； 速度/轉矩模式切換；位置/轉矩模式切換；全閉環控制；CANopen模式；EtherCAT模式； | ||
熱門搜索：

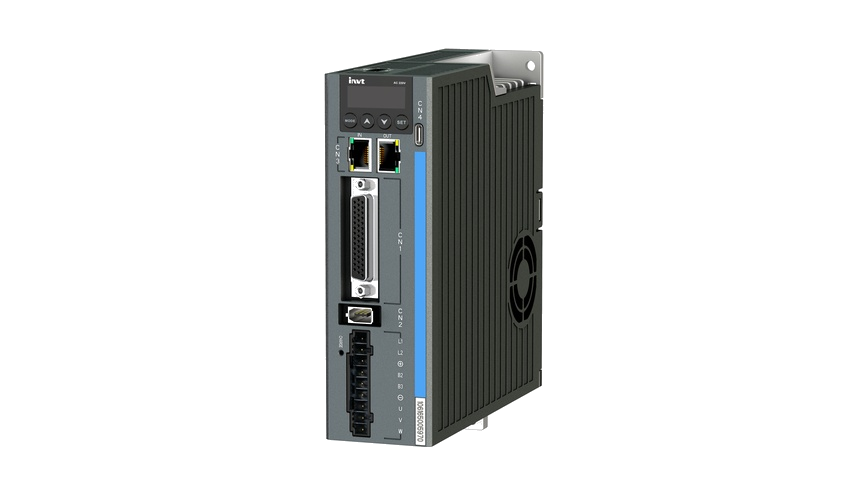

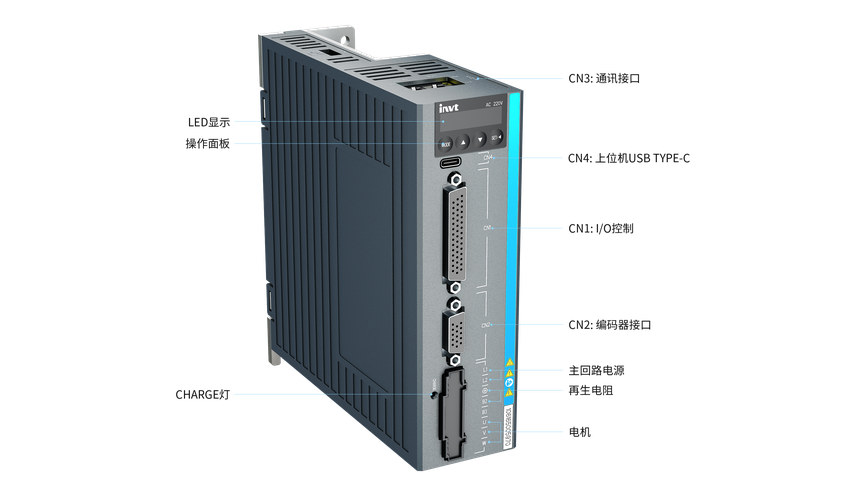

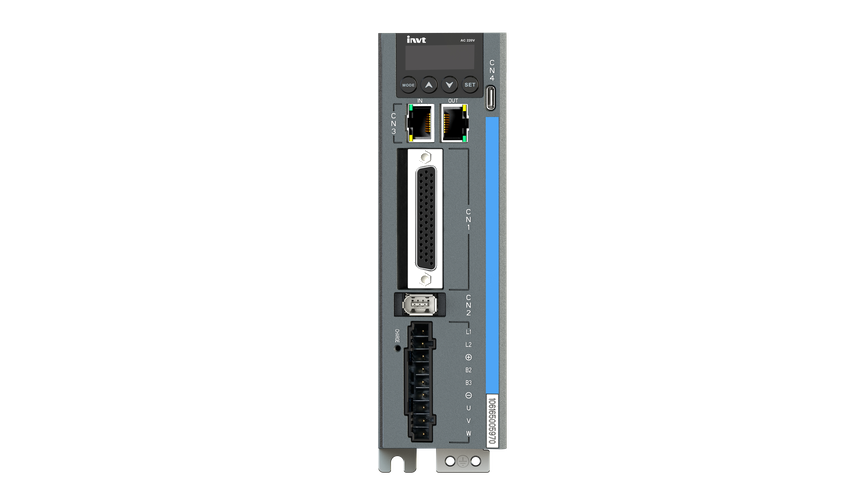

DA180A系列
基礎型交流伺服驅動器
DA180A系列基礎型交流伺服驅動器是英威騰新一代精簡版單軸伺服產品，以實用為導向，擴展無憂，具有較高性?xún)r(jià)比。對于通用設備簡易化、網絡(luò )化和高效化需求，提供高效、有競爭力的解決方案。
·220V 2.8~6A（0.4~1kW）
·速度環帶寬: 2.5kHz; 3倍過載能力
·IP20; CE認證
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
01
接口豐富
- 支持EtherCAT、CANopen、Modbus通信總線協議
- 支持多摩川、BiSS-C、EnDat編碼器協議（其他編碼器協議可擴展）
02
功能強大
- 支持負載慣量識別、EOE、定位補償等各種功能
- 功能豐富，適配性強
03
動力強勁
- 3倍過載能力，澎湃動力
- 支持旋轉電機、直線電機、力矩電機、磁懸浮輸送線等多類電機控制
04
體積緊湊
- 體積較上一代縮小45%
- 靈巧驅動，一手掌控
05
方便易用
- 支持Type-C調試接口
- 支持一鍵參數自整定，大幅縮短調試時間
- 操作簡單，省心省力
規格參數
規格參數
| 功能描述 | DA180A系列 | DA180A系列直驅伺服 | |||
| 產品概要 | 名稱定義 | 經濟型交流通用伺服 | 經濟型交流直驅伺服 | ||
| 上市時間 | 2023 | 2024 | |||
| 功率范圍(kW) | 0.4~1kW | 0.4~1kW | |||
| 電流范圍(A) | 2.8~6A（220V） | 2.8~6A（220V） | |||
| 技術控制性能 | 輸入電壓(V) | 1PH 220V | 1PH 220V | ||
| 輸入頻率（Hz） | 47~63 | 47~63 | |||
| 輸出電壓 | 按照電機設計輸出（不高于輸入電壓） | 按照電機設計輸出（不高于輸入電壓） | |||
| 輸出頻率 | 0~599 | 0~599 | |||
| 控制方式 | 位置、速度、轉矩、位置速度切換、速度轉矩切換、位置轉矩切換 | 位置、速度、轉矩、位置速度切換、速度轉矩切換、位置轉矩切換 | |||
| 電機類型 | 交流永磁同步電機 | 直線電機，DD馬達 | |||
| 通訊支持 | EtherCAT/CANopen/脈沖 | EtherCAT/脈沖 | |||
| 速度環帶寬 | 2.5k | 2.5k | |||
| 過載能力 | 3倍 | 3倍 | |||
| 制動單元 | 有 | 有 | |||
| 制動能力 | 內置制動電阻（2.8A機型無，6A機型有）/可外接電阻 | 內置制動電阻（2.8A機型無，6A機型有）/可外接電阻 | |||
| 適配電機 | 編碼器 | 絕對值（多摩川協議） | A/B/Z增量編碼器，單端霍爾，BiSS-C, EnDat 2.1協議 | ||
| 抱閘控制 | 無 | 無 | |||
| 溫度傳感器 | 無 | 有（PT100/KTY84） | |||
| 運動控制性能 | |||||
| 頻率設定方式 | 內部段速，脈沖，總線 | 內部段速，脈沖，總線 | |||
| 故障保護功能 | 掉電故障記憶 | 掉電故障記憶 | |||
| 通訊性能 | EtherCAT通訊周期 | 最小125微秒 | 最小125微秒 | ||
| Profinet通訊周期 | 無 | 無 | |||
| CANopen最大波特率 | 20k~1Mbit/s（DA180A直驅伺服不支持CANopen） | 20k~1Mbit/s | |||
| RS485頻率 | 9600bit/s、19200bit/s、38400bit/s、57600bit/s | 9600~57600bit/s | |||
| 調試 | 慣量自動識別 | 有 | 有 | ||
| 無差別控制 （模型跟蹤） | 無 | 無 | |||
| 震動自動抑制 | 有 | 有 | |||
| 轉矩擾動補償 | 有 | 有 | |||
| 定位補償 | 無 | 有(支持雷尼紹激光干涉儀) | |||
| 摩擦補償 | 有 | 有 | |||
| 磁極辨識 | 無 | 有（支持微動及靜止） | |||
| 霍爾換向 | 無 | 有（支持單端霍爾換向） | |||
| 特殊功能 | 全閉環 | 無 | - | ||
| 電子凸輪 | 無 | 無 | |||
| 龍門同步 | 無 | 無 | |||
| 探針功能 | 有 | 有 | |||
| 飛拍功能 | 有 | 有 | |||
| 固件升級 | 有 | 50Hz或60Hz，允許范圍47~63Hz | |||
| 安全功能 | |||||
| 動態制動 | 0~400Hz | 0~400Hz | |||
| STO | 無 | 無 | |||
| 端子 | 模擬量輸入 | 2路/無（N總線） | 2路/無（N總線） | ||
| 端子模擬量輸入分辨率 | 12bit | 12bit | |||
| 模擬量輸出 | 無 | 無 | |||
| 數字量輸入 | 10路/7路（N總線） | 10路/7路（N總線） | |||
| 開關量輸出 | 4路 | 4路 | |||
| 調試USB接口 說明 | Type-C | Type-C | |||
| 編碼器接口 | 6PIN(1394) | 15PIN(DB15) | |||
| 第二編碼器接口 | 無 | 無 | |||
| 配件 | |||||
| 外接制動電阻 | 選配 | 有 | |||
| 電抗器 | 選配 | 選配 | |||
| EMC濾波器 | 選配 | 選配 | |||
| 鍵盤說明 | LED6位7段數碼管、4按鍵 | LED6位7段數碼管、4按鍵 | |||
| 其他 | 安裝方式 | 支持壁掛式 | 支持壁掛式 | ||
| 運行環境溫度 | 0~55℃（45~55℃降額至80%） | 0~55℃（45~55℃降額至80%） | |||
| 防護等級 | IP20 | IP20 | |||
| 污染等級 | 2 | 2 | |||
| 冷卻方式 | 400W以下自然冷卻，其余風冷 | 400W以下自然冷卻，其余風冷 | |||
| 體積說明 | A | A | |||
