| 項目 | 規格 | 備注 | |||
| 項目 | 中心高 | H80~H355 | |||
| 額定功率 | 0.55kW~500kW | ||||
| 額定轉速 | 1000/1500rpm | 其余額定轉速需求同INVT技術人員咨詢 | |||
| 項目 | 工作制 | S1 | |||
| 溫升標準 | 80K | ||||
| 絕緣等級 | F | ||||
| 電壓 | AC380V | ||||
| 能效 | 90kW及以下電機符合中國一級能效，90kW以上達中國二級能效（可定制一級能效） | 中國能效標準?GB?30253-2024 | |||
| 防護等級 | IP55 | ||||
| 編碼器 | 標配無 | 可選配旋變編碼器，具體同INVT技術人員咨詢 | |||
| 溫度傳感器 | 標配無 | 可選配KTY84或PT100，具體同INVT技術人員咨詢 | |||
| 制動器 | 標配無 | 電機標準配置不帶制動器，具體同INVT技術人員咨詢 | |||
| 項目 | 冷卻方式 | IC411 | 可選配IC416 | ||
| 軸承 | 電機標配深溝球軸承；其中中心高160及以下的電機無潤滑裝置，180~315 的電機標配再潤滑裝置 | 中心高180及以上軸承定期加注潤滑脂維護 | |||
| 抗沖擊 / 徑向抗振動強度 | 滿足國標 GB/T 30549-2014 | ||||
| 電機顏色 | 工業灰，色號RAL 7035 | ||||
| 工作環境/存儲環境 | 工作環境溫度-15℃~+40℃，20%~80%RH（不結露） 儲存環境室溫＞3℃，濕度＜80% 海拔＜1000m | ||||
| 安裝方式 | IM B35 | ||||
| 安裝須知 | - 請勿在有硫化氫、氯氣、氨、硫磺、氯化性氣體、酸、堿、鹽等腐蝕性及易燃性氣體環境、可燃物等附近使用。 - 遠離火爐等熱源的場所。 - 請勿在封閉環境中使用電機。封閉環境會(huì )導致電機高溫，縮短使用壽命。 | ||||
熱門搜索：

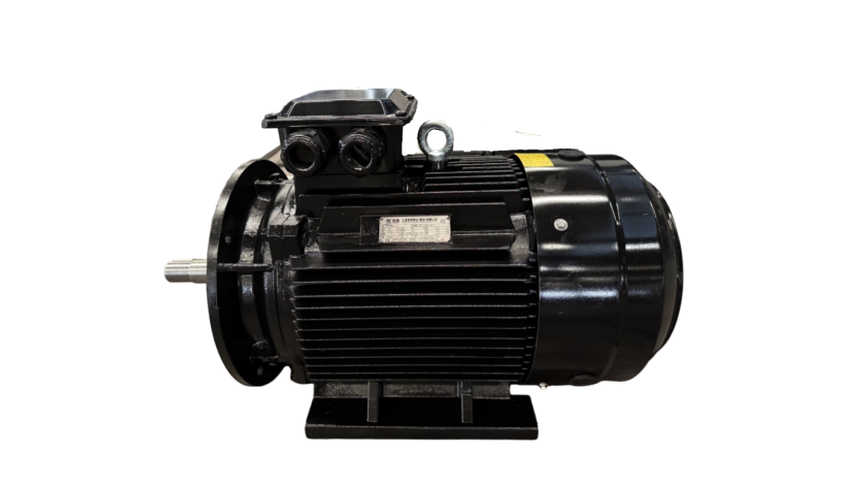

IMF系列變頻永磁同步電機
IMF 系列變頻永磁同步電機，是我司為響應國家節能減排號召推出的高效稀土永磁同步電機產品。它具有高效率，高功率因素，互換性強，維護簡單等特點。作為一款通用型工業電機，可以廣泛應用于金屬制品、紡織機械、塑膠機械、風機和水泵等行業。
·中心高 H80-H355
·功率段0.55kW~500kW
·CE/中國能效認證
圖片概述
產品特點
規格參數
資料下載
更多資源
更多支持
產品特點
高效節能
90kW及以下電機符合中國一級能效，90kW以上達中國二級能效（可定制一級能效）； 變負載工況下節能效果顯著，對比傳統異步電機方案，綜合節能率22%
01
通用便捷
IMF10A子系列：采用標準異步電機結構設計（標準中心高），可以同尺寸替代標準異步電機。
IMF10B子系列：高功率密度設計，中心高縮小1-2個等級，節省安裝空間，設備布局更靈活。
02
穩定可靠
IP55防護等級+CE認證，應對嚴苛工況游刃有余；80K低溫升設計，1.7倍過載能力+1.2倍過速耐受，余量充足。
03
規格齊全
功率范圍：0.55kW-500kW
中心高：H80-H355
冷卻方式：同軸風冷IC411/獨立風冷IC416
編碼器選項：旋變/23位光編（定制）
04
IMF10A系列永磁同步電機規格參數
IMF10B系列永磁同步電機規格參數
| 項目 | 規格 | 備注 | |||
| 項目 | 中心高 | H180~H315 | |||
| 額定功率 | 45kW~315kW | ||||
| 額定轉速 | 1500rpm | 其余額定轉速需求同INVT技術人員咨詢 | |||
| 項目 | 工作制 | S1 | |||
| 溫升標準 | 80K | ||||
| 絕緣等級 | F | ||||
| 電壓 | AC380V | ||||
| 能效 | 90kW及以下電機符合中國一級能效，90kW以上達中國二級能效（可定制一級能效） | 中國能效標準?GB?30253-2024 | |||
| 防護等級 | IP55 | ||||
| 編碼器 | 標配無 | 可選配旋變編碼器，具體同INVT技術人員咨詢 | |||
| 溫度傳感器 | 標配無 | 可選配KTY84或PT100，具體同INVT技術人員咨詢 | |||
| 制動器 | 標配無 | 電機標準配置不帶制動器，具體同INVT技術人員咨詢 | |||
| 項目 | 冷卻方式 | IC411 | 可選配IC416 | ||
| 軸承 | 電機標配深溝球軸承；其中中心高160及以下的電機無潤滑裝置，180~315 的電機標配再潤滑裝置 | 中心高180及以上軸承定期加注潤滑脂維護 | |||
| 抗沖擊 / 徑向抗振動強度 | 滿足國標 GB/T 30549-2014 | ||||
| 電機顏色 | 工業黑，色號RAL9005 | ||||
| 工作環境/存儲環境 | 工作環境溫度-15℃~+40℃，20%~80%RH（不結露） 儲存環境室溫＞3℃，濕度＜80% 海拔＜1000m | ||||
| 安裝方式 | IM B35 | ||||
| 安裝須知 | - 請勿在有硫化氫、氯氣、氨、硫磺、氯化性氣體、酸、堿、鹽等腐蝕性及易燃性氣體環境、可燃物等附近使用。 - 遠離火爐等熱源的場所。 - 請勿在封閉環境中使用電機。封閉環境會(huì )導致電機高溫，縮短使用壽命。 | ||||
