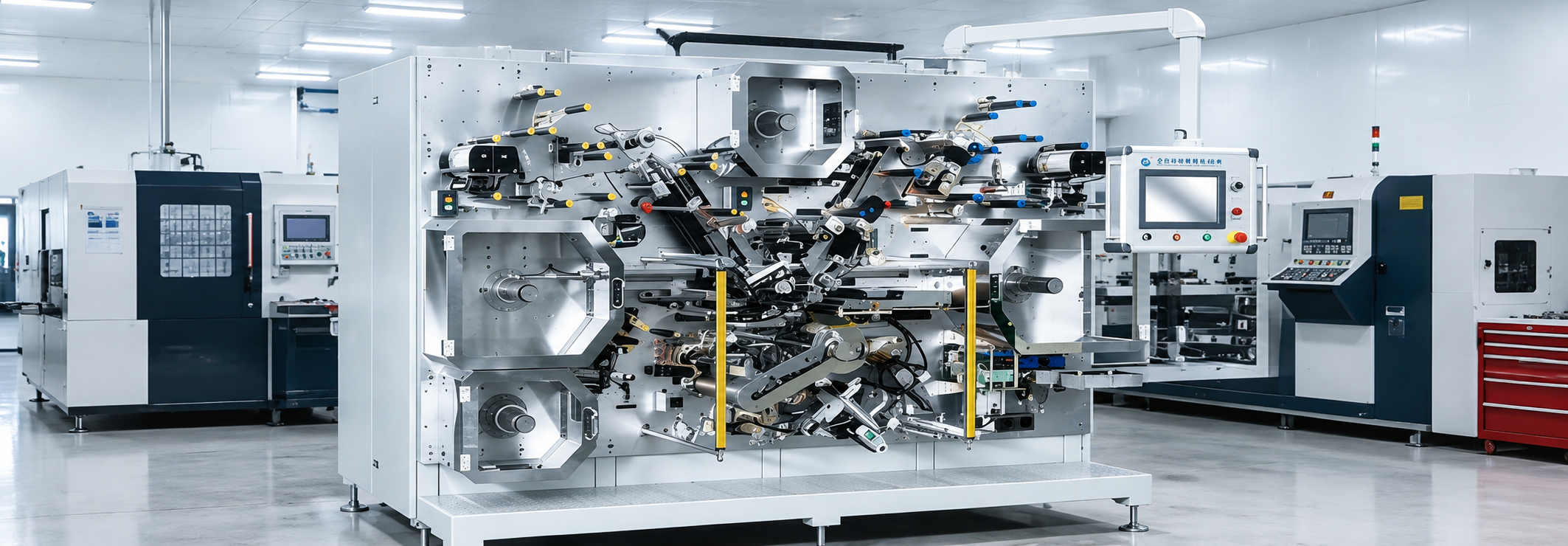

鋰電卷繞機解決方案

鋰電卷繞機通過將正極片、負極片和隔膜卷繞成極芯，實現電池結構的初步成型。 ?主要功能是將模切成型的極片卷繞成鋰離子電池電芯，卷繞過程中需確保正負極片被隔膜有效隔絕，避免短路風險，同時負極片需完全包覆正極片以保證安全性。

客戶痛點

01

張力控制不穩：卷徑計算不準確，導致放卷張力波動大，影響電芯質量。

02

極耳處理精度不足：極耳焊接與裁切的位置精度差，容易產生廢品。

03

設備性能瓶頸：控制系統響應速度慢，掃描周期長，限制了設備生產效率和可擴展性。

04

異形電池卷繞難度大：卷繞異形電池時，材料線速度變化導致張力不均，良品率低。

05

綜合成本高：依賴進口品牌解決方案，采購成本高，且售后服務響應慢。

英威騰解決方案

鋰電卷繞機解決方案

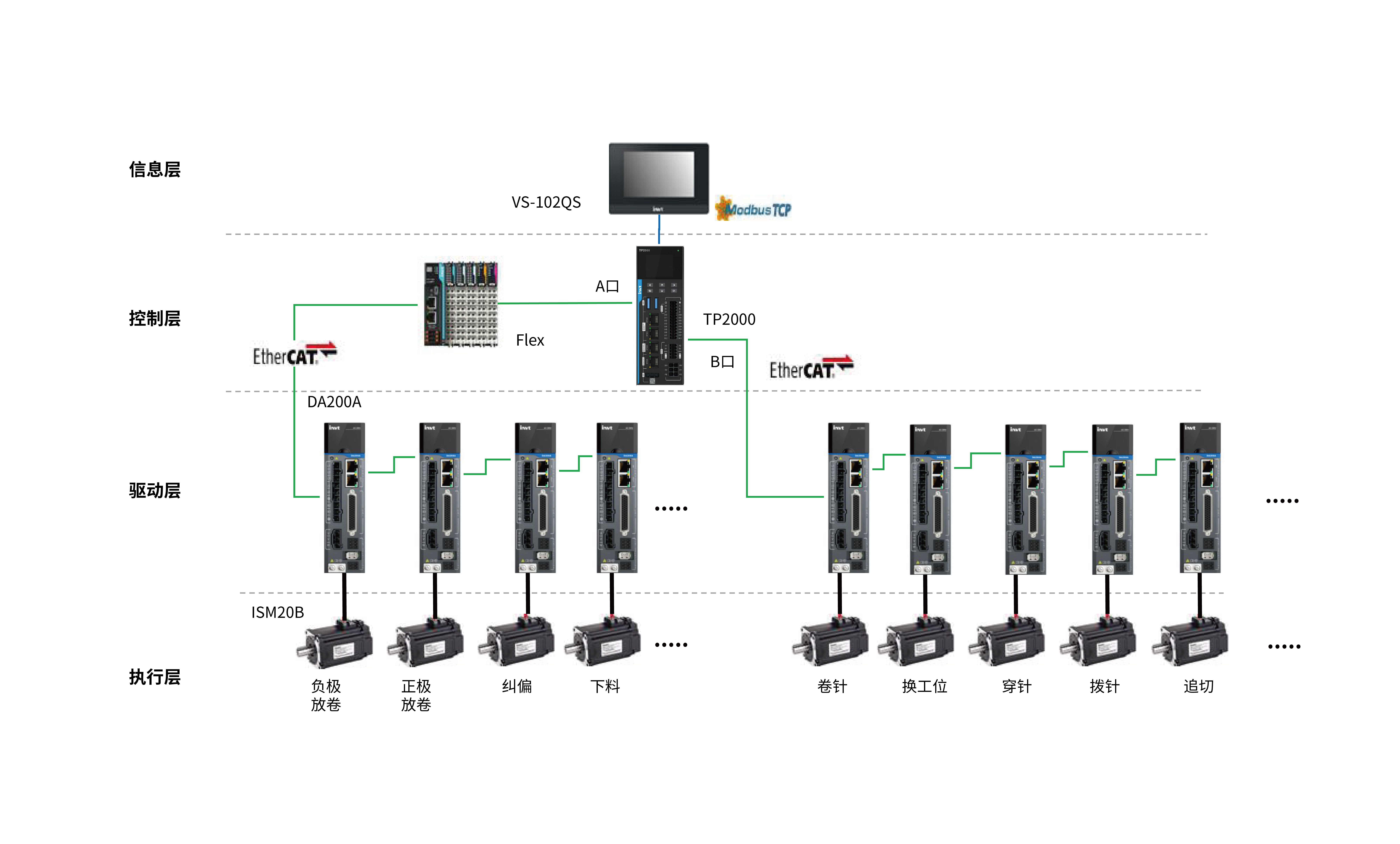

以DA200伺服與TP2000高速PLC為核心，運用優化卷徑算法、內置PID及探針鎖存技術，結合獨特的異形卷繞控制，實現張力精準與裁切高精，保障系統高速響應與未來可擴展性。

查看大圖

方案主張

技術主張

1、采用優化的卷徑計算算法，確保張力控制精準穩定。

2、利用DA200系列伺服驅動器探針輸入功能（硬件響應<10μs），實現極耳位置的瞬時鎖存，保障裁切精度。

3、運用驅動器內置的先進PID功能塊，提升系統響應速度，確保放卷平穩。

4、采用TP2000系列PLC，其具備高速掃描周期與雙路EtherCAT網口（A/B路），既滿足了當前設備的高速控制需求，也為未來軸數擴展提供冗余。

5、獨特的卷繞控制技術，確保材料在接觸圓形或異形（如方、橢圓、三角）卷針時線速度恒定，從而保證張力始終均衡。

方案價值

01張力穩如泰山

卷徑計算誤差控制在±0.25mm以?xún)?，擺桿波動小于±3度。

02精度飛躍，增效降廢

極耳追切精度達到±0.2mm以?xún)?，較原有方案提升20%。在提升精度的同時，節省了額外的編碼器模塊，簡化了結構。

03高效生產，擴展無憂

基于高速EtherCAT總線的控制系統大幅提升了設備節拍和生產效率。雙主站網絡(luò )設計為設備功能升級和軸數擴展預留了充足空間。

04應用廣泛，柔性制造

強大的卷繞算法使其能夠輕松應對圓形、方形、橢圓形、三角形等多種電池的卷繞需求，增強設備市場競爭力。

05降本提利，服務保障

與進口品牌相比，采購成本顯著降低。本土化的服務團隊提供了更快的響應速度和更佳的服務體驗，有效降低綜合運營成本。
